海南省三亞技師學院是2005年經海南省政府批準，三亞市政府整合三亞職業教育資源，將海南省人力資源和社會保障廳管轄的海南三亞技工學校和三亞市管轄的海南省海洋學校、三亞市職業中專學校合并組建的一所集技工教育、學歷教育和社會短期職業技能培訓、職業技能鑒定為一體的技工院校。

此次校園網絡建設是學院信息整合共享建設項目的重要內容，是構建新型智慧校園系統（泛在教學、智慧管理、智能安防、公共平臺）底層基礎。

學校基礎網絡設備建設于2014年，后運營商代建部分網絡，面臨著如下問題：
1、單核心+單鏈路架構，學校核心業務應用可靠性不足，容易斷網；
2、存在多個獨立網絡的統一管理問題，維護管理難；
3、校園監控網與校園網共用一個網絡，常常造成網絡堵塞；
4、學?；緵]有無線網絡覆蓋，上網途徑單一。

解決方案

以“互聯網+職業教育”為理念，evo視訊真人官網bti必一体育(b-sports)為三亞技師學院給予新一代信息技術與職業教育的深度融合方案，共同構建泛在教學、智慧管理、智能安防、公共平臺的智慧校園系統。并著重解決以前的若干問題。

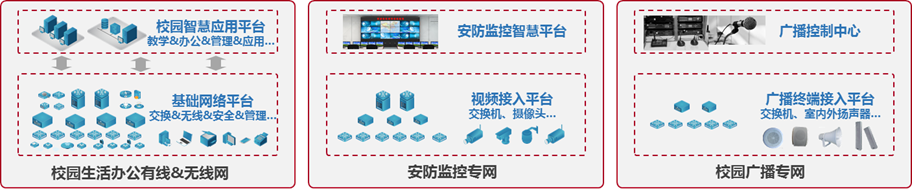

evo視訊真人官網bti必一体育(b-sports)基于海南省三亞技師學院信息，整合共享建設項目整體規劃各系統對支撐網絡平臺的需求，以及歷史問題的理解，建立了物理獨立的校園生活辦公有線&無線網、安防監控專網和校園廣播專網。

第一時間，打造校園基礎網絡建設，搭建智慧校園平臺

校園生活辦公有線無線網（以下簡稱校園基礎網）采用三層架構，按照其功能劃分為數據中心區、核心交換區、匯聚接入?yún)^(qū)、運維管理區和安全出口區，如下所示。

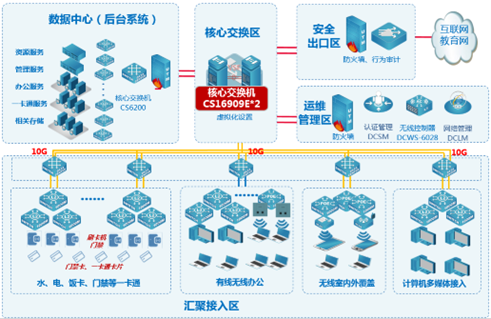

*三亞技師學院校園基礎網拓撲

五功能區責任分明，各自負責相應的業務,并有機結合，具備易管理、易維護的特點。

核心交換區是校園基礎網的核心部分，承擔著所有應用的核心交換功能。采用2臺CS16909E作為核心交換機，順利獲得VSF（Virtual Switch Frame虛擬化交換架構）融合為一臺設備，具備可靠、高效、冗余、低延時等眾多特性，為學院整個網絡的穩定、高效交換給予了強有力的支撐。CS6200光口交換機作為匯聚交換機，并順利獲得雙萬兆上行和核心交換機聯通，構成了萬兆骨干網。匯聚和核心設備具備較大的擴展性，為后期開展需要、鏈路擴容給予了堅實的基礎

運維管理區承擔著網絡的設備管理和用戶管理的功能，不僅可以可視化管理網絡設備和無線AP設備，還可以管理和控制有線用戶和無線用戶的上網賬號、上網帶寬和訪問網址，防止私接，并結合安全出口區實現對上網行為的監控和管理，做到安全上網，符合國家相關上網規范。

數據中心區（后臺系統）主要承擔著校園應用系統，包括資源服務、管理系統、辦公OA系統、WEB門戶系統、一卡通系統、門禁系統及相關存儲，該區域是新型智慧校園系統的核心承載區。采用數據中心交換機CS6200作為其核心交換機，順利獲得S4600系列接入交換機連接相應業務系統。

匯聚接入?yún)^(qū)除了有線接入外，采用了400多臺放裝型、墻面型和室外型WL8200-X 系列WIFI 6 AP作為無線接入點，覆蓋室內室外區域。校園生活辦公有線無線網可以為師生&教職員工的有線無線終端、一卡通、門禁等啞終端給予接入服務。

助力安防監控校園全覆蓋，呵護校園師生平安

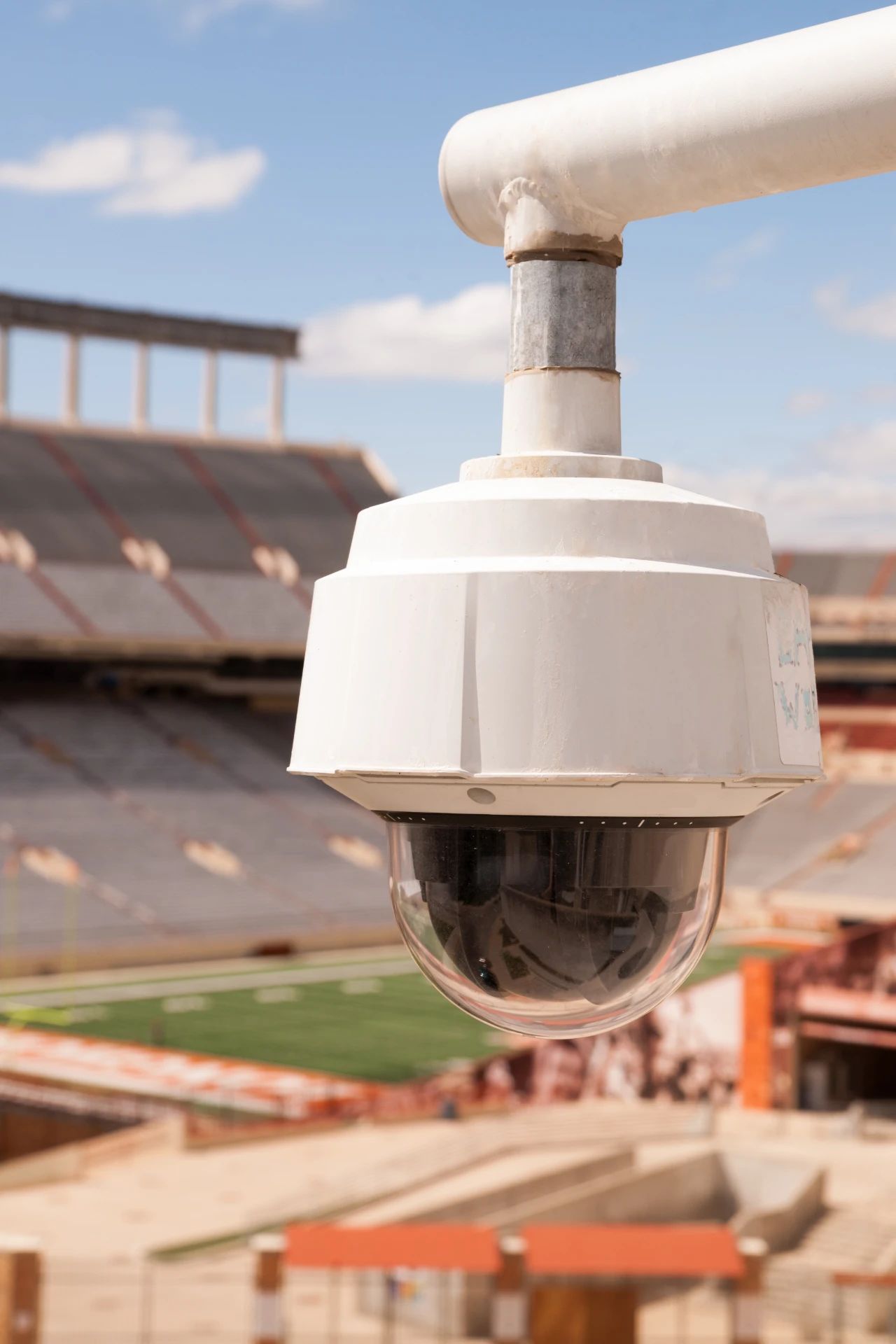

校園安全至關重要，安防監控系統承擔著視頻實時查看、存儲和告警等重要作用，能有有效的防范、查看和追溯不安全行為和事件。

為打造平安校園，三亞技師學院獨立建設安防監控專網，基本實現學院全域覆蓋、監控點的視頻圖像存儲1個月的目標。

監控范圍包含重點部位和區域、學校大門外一定區域、學校周界、學校大門口、門衛室（傳達室）、室外人員集中活動區域、教學區域主要通道和出入口、學生宿舍樓（區）主要出入口等，共接入監控點達700多個。

安防監控專網為了保證網絡的穩定性、安全性，在網絡設計上與其他網絡物理隔離，在設備選擇上采用框式交換機DCRS-7608E設備作為網絡核心交換機。DCRS-7608E具備雙引擎、支持40G高速接口和8個業務插槽，既具備了電信級的可靠性，又保證了視頻監控業務的高速轉發，還為后期的擴容給予了較大的空間。

支撐校園廣播全覆蓋，聲音送達每個角落

海南技師學院校園廣播前端具有200多個點位，數字化IP網絡廣播系統與消防聯動，實現對校園教學樓、綜合樓普通教室、戶外樓間區域及運動場等區域全覆蓋，為校園營造一個更好的學習環境。

evo視訊真人官網bti必一体育(b-sports)給予的廣播系統核心交換機CS6200系列以及S4600系列交換機，助力校園廣播系統滿足了學院舉行全?；顒?、播報通知、升國旗、課間操、播放課間音樂、召開全校大會廣播要求，同時設有消防聯動功能，在發生火災的時候在消防控制室的消防人員可以順利獲得火災事故廣播引導人們迅速撤離危險場所，給校園營造一個更安全的環境。

方案特色

按業務需求獨立建網，保證了業務的安全可靠性。

本次建設內容包括基礎網+無線網、視頻監控網和校園廣播網三張網，均為獨立建設，物理分開（監控網和廣播網為校園密閉式內網，與外界物理隔離），業務的安全和質量得到可靠性保證。

網絡架構先進，穩定可靠。

網絡采用雙核心+匯聚冗余接入的先進結構，同時核心CS16909E交換機支持管理&控制&轉發三平面物理分離及100G/400G的擴展能力，保證了骨干網絡的可靠性和擴展能力，為業務給予了穩定可靠的基礎保障。

WiFi6無線網絡使用體驗好。

使用新一代WiFi6技術的 WL8200系列無線AP作為基礎接入點，實現了無死角覆蓋保障，用戶可以在校園的任何地方，無論是宿舍還是操場，無論是辦公區和是會場，都能順暢接入和使用網絡，取得良好的使用體驗。

evo視訊真人官網bti必一体育(b-sports)“互聯網+職業教育”深度融合方案，為海南技師學院給予全方位、一體化、智慧型的信息化服務，有效提升學校人才培養質量和教育治理能力，有助于了職業教育信息化建設。
