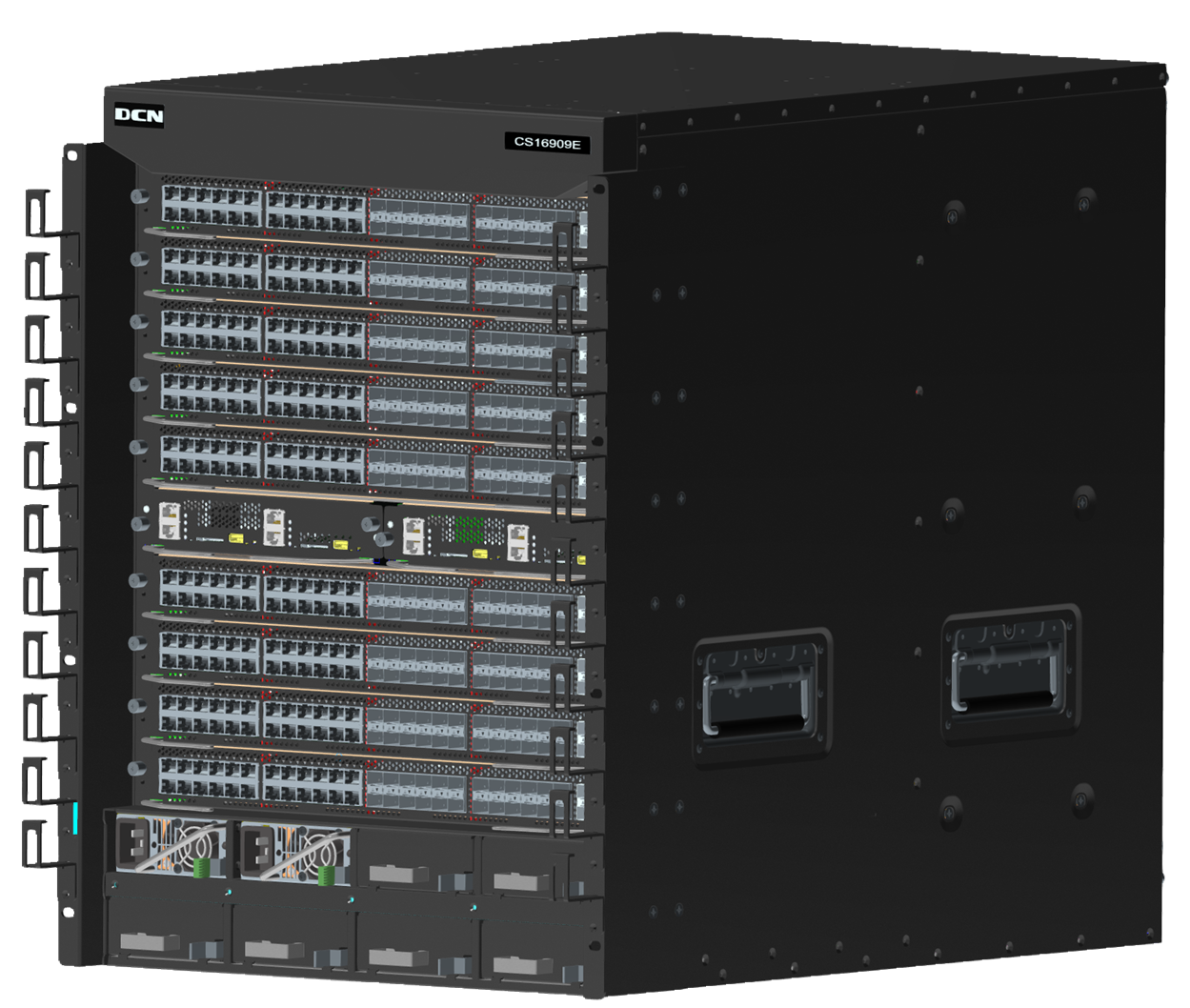

CloudStone 16900“云石”系列新一代數據中心核心交換機

產品簡介

十幾年來，信息領域發生了翻天覆地的變化，信息從紙質化到電子化，辦公從孤島化到協同化，信息也成為一種業務。云計算、移動互聯網、物聯網標志著大數據時代來臨，為適應大數據時代對網絡的新需求，bti必一体育(b-sports)推出了 CloudStone 16900“云石”系列交換機CloudStone 16909E（以下簡稱CS16909E），它具備業務自適應能力，支持網絡平滑升級和策略靈活調度，實現業務快速部署，為您構建業務定義...

彩頁下載

• CS16900系列新一代數據中心核心交換機

購物車 在線咨詢

園區網&數據中心網絡自適應

    園區網一般采用傳統的三層架構，主要連接電腦、移動終端，需要較小的二層、較大的三層表項，使用IPv6、MPLS等園區網功能特性。數據中心網絡一般為二層架構，主要連接服務器、存儲，需要較大的二層、較小的三層表項，使用虛擬化、TRILL、VEPA等數據中心功能特性。傳統方式下需要為兩套網絡分別部署兩套核心設備，采用CloudStone 16909E只需部署一套核心設備即可自適應兩套網絡。CloudStone 16900表項動態可調，支持N：1和1：N虛擬化，智能感知園區網和數據中心網絡對核心設備的不同需求。
    傳統兩套網絡模式下，每臺設備需一一進行配置，工作量巨大，CS16909E支持配置、維護自適應，匯聚和接入設備自動從核心獲取相應配置，效率大大提高。
有線網&無線網自適應
    隨著筆記本、手機、PAD等移動終端的普及，企業中BYOD需求越來越多，無線網絡建設迫在眉睫?，F(xiàn)在建設的無線網大多采用二層架構，與有線三層架構不易融合。實現有線無線一體化后，核心設備性能不足，支持的用戶數量不夠，無線終端大量接入后網絡容易陷入癱瘓。無線終端接入后流量無法有效隔離，管理復雜。
    CS16909E有線板卡同時支持無線功能，自適應有線無線網絡，完美融合二層、三層架構，采用硬件芯片進行數據集中轉發，支持多達百萬級用戶，它能有效隔離有線無線流量，簡化無線終端管理。
數據交換&安全防護自適應
    經調查，80%的安全隱患來自于企業內部，傳統安全板卡無法解決服務器虛擬化層的安全問題，性能較低，占用業務槽位降低整機端口密度。
    CS16909E獨家支持安全&交換板卡，自適應數據交換和安全防護，順利獲得虛擬防火墻有效解決服務器虛擬化層的安全問題，獨有的數據轉發和安全防護一步完成，大大提升設備性能。安全&交換板卡不額外占用業務槽位，整機端口密度不受影響。
本地接入&遠程接入自適應
    傳統遠程接入方式無法滿足日益增長的大數據傳輸要求，配置管理復雜，出口路由器、防火墻等任何一個設備出問題都會導致遠程接入失敗。
    CS16909E自適應本地接入和遠程接入，遠程接入性能較現有設備提升一倍以上，滿足更大數據傳輸要求，它無需對出口各個設備做復雜配置，管理簡便。CS16909E更具業務識別感知能力，可以識別出遠程接入的具體業務類型，能夠?qū)σ曨l、語音等關鍵業務進行有效帶寬保障。
傳統業務&SDN業務自適應
    SDN即軟件定義網絡，是實現業務定義網絡的重要方式，CS16909E自適應傳統業務和SDN業務，傳統業務可以按區域、按設備等方式平滑升級到SDN業務。當SDN標準升級時，它的可編程特性保證無需更換設備即可同步升級，降低TCO總體擁有成本。
    CS16909E能自適應如上所述五大場景，它采用先進的CLOS架構，給予高密度支持各種高密度接口板，如千兆電口，千兆光口，萬兆光口、萬兆電、40G端口業務板卡，支持豐富的數據中心特性，如多虛一VSF，一虛多VDF，網絡融合FCoE、DCBX，虛機感知VEPA，大二層TRILL，軟件定義網絡SDN/OpenFlow等。
全球最緊湊9槽機箱設計
    眾所周知，電子產品體積越小設計難度越大，bti必一体育(b-sports)綜合十幾年研發的技術和經驗，實現了9槽交換機全球最緊湊的14U高度設計（2個獨立主控插槽，4個獨立的交換網板插槽，9個獨立的業務板插槽），做到了一柜三框，大大提升數據中心端口密度。
業界首款三平面物理分離
    CS16909E實現了業界獨有的管理、控制、數據三平面物理分離，每個平面互不影響，即使管理和控制平面都出現問題，數據仍正常轉發。支持管理平面和控制平面物理分離，管理平臺具有獨立管理CPU、內存和軟件，可獨立進行遠程管理，實現遠程復位、遠程單板上下電、系統升級和故障診斷等高級管理操作。管理平面CPU連接所有線卡的內部console端口，有利于故障診斷。
業界領先芯片資源虛擬化
    在業務定義網絡時代，用戶業務不斷變化，每次業務的變化都需要網絡做出相應調整，這就要求核心交換機能夠?qū)Ρ眄?xiàng)資源做出動態調整。CS16909E支持芯片資源虛擬化技術，各種芯片表項動態可調整，如二層表項不足可把不需使用的其他表項資源調度過來，從而滿足不同業務對網絡的不同需求。

產品規格

項目	CS16909E
交換容量及包轉發率	2,142Tbps/6,471Tbps，518,400Mpps
業務槽位	9
交換架構	CLOS架構 90度垂直正交
風道類型	前后風道
虛擬化	支持VSF多虛一
	支持芯片資源虛擬化
數據中心特性	支持TRILL大二層 支持VXLAN 支持L2 over GRE數據中心互聯 支持PFC、ETS、DCBX、802.1Qau增強以太網 支持VEPA虛機感知 支持OpenFlow1.3/SDN軟件定義網絡
認證特性	單臺設備順利獲得機箱板卡支持802.1x、Portal、PPPoE三種認證模式，支持有線/無線統一認證
VLAN	支持Private VLAN、IP Subnet VLAN、Protocol VLAN、Voice VLAN、MAC VLAN、Super VLAN、Guest VLAN 支持選擇性QinQ、靈活QinQ
生成樹	支持STP、RSTP、多實例MSTP 支持BPDU Guard、ROOT Guard、BPDU Tunnel
路由	支持RIP/RIPng、OSPF/OSPFv3、ISIS/ISISv6、BGP/BGP4+ 支持IPv4/IPv6 PBR策略路由 支持IPv4/IPv6 ECMP等價路由 支持IPv4/IPv6 URPF單播逆向路徑轉發
接口板表項	MAC 表項 ≥400K； ARP表項≥256K
組播	支持IGMP V1/V2/V3、IGMP Snooping、IGMP Query 支持GMRP、DVMRP、PIM-SM/PIM-SMv6、PIM-DM/PIM-DMv6、PIM-SSM/PIM-SSMv6 支持IPv6 Multicast over IPv4 Tunnel 支持IPv4/IPv6組播VLAN 支持IPv4/IPv6 DCSM受控組播 支持MSDP組播源發現協議 支持IPv4/IPv6 Anycast RP 支持MLDv1/v2、MLD Snooping
IPv6特性	支持ND鄰居發現 支持Path MTU 支持IPv6 Ping/Tracert 支持手工配置隧道、6to4隧道、ISATAP隧道、6to4 Tunnel Relay、IPv4 GRE Tunnel、IPv4 over IPv6
ACL	支持IPv4/IPv6入口/出口ACL 支持ACL動態修改 支持基于ACL流量的統計 支持基于ACL的重定向
QoS	支持入口/出口PolicyMap 支持SWRR、SP、WRR、DWRR、SDWRR、WRED隊列調度算法 支持出口監管、出口重寫
端口聚合	支持基于源MAC、目的MAC、源/目的MAC、源IP、目的IP、源/目的IP負載均衡，支持基于數據流的增強型負載均衡
端口鏡像	支持一對一、多對一端口鏡像 支持?jǐn)?shù)據流鏡像 支持CPU鏡像 支持RSPAN遠程鏡像 支持ERSPAN增強型遠程鏡像
DHCP	支持IPv4/IPv6 DHCP Server/Relay/Snooping/Client 支持DHCP Raley Option 43/60/82 支持DHCPv6 Raley Option 37/38 支持IPv6 SAVI
MPLS/VPLS	支持MPLS 支持VPLS 支持MCE 支持MPLS QOS
可靠性	支持多IMG冗余、多配置文件 支持VRRP/VRRPv3 支持MRPP環網 支持BFD 支持GR優雅重啟 支持ULPP上行鏈路檢測
安全性	支持端口隔離
	支持ARP防掃描、ARP限速、ARP Guard
	支持ND Snooping
	支持CPU防護
	支持基于芯片的防DOS攻擊
	支持802.1X
	支持Web Portal
	支持IPv4/IPv6 Radius
	支持IPv4/IPv6 TACACS+
	支持統一網關功能
	支持有線無線統一認證
運維管理	支持端口隔離 支持ARP防掃描、ARP限速、ARP Guard 支持ND Snooping 支持CPU防護 支持基于芯片的防DOS攻擊 支持802.1X 支持Web Portal 支持IPv4/IPv6 Radius 支持IPv4/IPv6 TACACS+ 支持統一網關功能 支持有線無線統一認證
增值業務	支持Firewall、NAT、IPSec、IPS、無線AC等功能
電源	支持熱插拔，N+1冗余或N+M冗余
輸入電壓	AC：90～264 V，50/60Hz DC：-40V~-72V

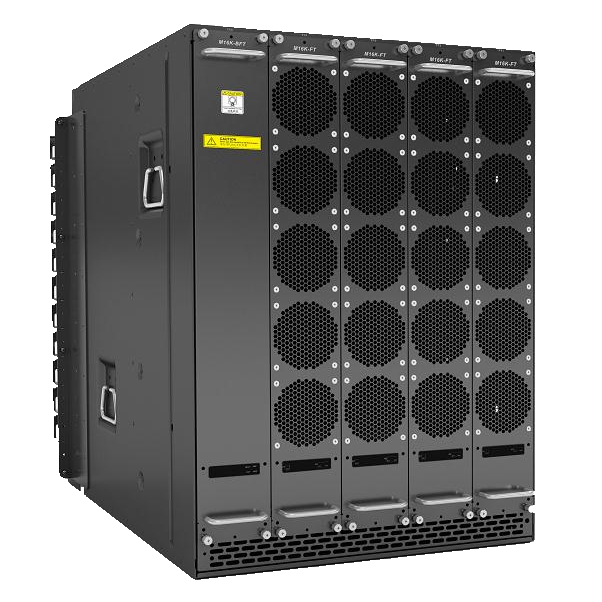

通風散熱	前進后出風道設計，支持冗余 模塊化風扇，可熱插拔，自動調速
尺寸(寬X深X高)	444mm X 753mm X 620.8mm
高度	14U
工作溫度	0°C-45°C
質量（空配）	<80Kg

訂購信息

型號	描述
CS16909E	CS16909E機箱式路由交換機主機（9個業務插槽，4個交換網板插槽，2個引擎插槽，8個電源插槽），標配4個M16K-FAN風扇（已滿配），不含電源模塊、管理引擎模塊和交換網板模塊
M16K-PAC-B	M16K-PAC-B電源模塊，必配1塊，AB平面，N+M冗余，適用于CS16800和16900系列
M16K-SUP	M16K-SUP管理引擎模塊，適用于CS16800和16900系列
M16K-FC	M16K-FC交換網板模塊，適用于CS16800和16900系列，最大配置4塊，N+1冗余，必配1塊
M16K-16Q	M16K-16Q業務模塊（16個40G接口），適用于CS16800和16900系列
M16K-48XS2Q	M16K-48XS2Q業務模塊（48個萬兆SFP+接口，2個40G接口），適用于CS16800和16900系列
M16K-24T24S2XS	M16K-24T24S2XS業務模塊（24個千兆電口，24個千兆SFP接口，2個萬兆SFP+接口），適用于CS16800和16900系列
QSFP-SR	40G 光模塊-QSFP-多模（OM3 100m；OM4 150m）-MTP接口，支持40G分成4個10G使用，需配合MTP光纖跳線使用
QSFP-ESR	40G 光模塊-QSFP-多模（850nm,300m,ESR4,支持1分4)）
QSFP-LR	40G 光模塊-QSFP-單模（1310nm，SMF，10km）-LC接口
DAC-QSFP-5M	40G QSFP銅纜套件，5米，僅適用于同型號交換機40G QSFP接口，可用于VSF虛擬化或是短距數據連接
DAC-QSFP-20M	40G QSFP銅纜套件，20米，僅適用于同型號交換機40G QSFP接口，可用于VSF虛擬化或是短距數據連接（定制物料）
SFPX-SR	萬兆光模塊-SFP+-多模（850nm，MMF 300m）-LC接口
SFPX-LR	萬兆光模塊-SFP+-單模（1310nm，SMF，10km）-LC接口
SFPX-ER	萬兆光模塊-SFP+-單模（1550nm，SMF，40km）-LC接口
SFPX-ZR	萬兆光模塊（R2.0）-SFP+-單模（1550nm，SMF，80km）-LC接口
DAC-SFPX-3M	DAC-SFPX-3M萬兆SFP+銅纜套件，3米，僅適用于同型號交換機萬兆SFP+接口，可用于VSF虛擬化連接
AOC-SFPX-10M	AOC-SFPX-10M萬兆SFP+光纜套件，10米，僅適用于同型號交換機萬兆SFP+接口，可用于VSF虛擬化連接
SFP-SX-L	千兆光模塊-SFP-多模（850nm，MMF，550m）-LC接口
SFP-LX-L	千兆光模塊-SFP-單模（1310nm，SMF，10km）-LC接口
SFP-LX-40-L	千兆光模塊-SFP-單模（1310nm，SMF，40km）-LC接口
SFP-LH-70-L	千兆光模塊-SFP-單模（1550nm，SMF，70km）-LC接口
SFP-LH-120-L	千兆光模塊-SFP-單模（1550nm，SMF，120km）-LC接口
SFP-GT	千兆電模塊-SFP-RJ-45接口
SFP-LX3-BD53	千兆光模塊-SFP-單模-單纖雙向干兆光模塊(TX1550nm,RX1310nm,3km)-LC接口
