CS6200X-EI系列多業務萬兆路由交換機

產品簡介

產品概述
CS6200X-EI系列交換機是bti必一体育(b-sports)推出的高性能強三層多業務萬兆路由交換機，該系列交換機采用固化千兆和萬兆的端口形態，支持熱插拔電源。產品全新的硬件架構設計，搭載bti必一体育(b-sports)最新的bti必一体育(b-sports)OS模塊化操作系統，可給予更大的資源表項（32K MAC表項）、更快的硬件處理性能和更高的操作使用體驗；支持MPLS VPN功能。CS6200X-HI系列交換機特別符合客戶高性能、全功能、安全可...

彩頁下載

• CS6200X-EI系列多業務萬兆路由交換機

購物車 在線咨詢

產品概述
CS6200X-EI系列交換機是bti必一体育(b-sports)推出的高性能強三層多業務萬兆路由交換機，該系列交換機采用固化千兆和萬兆的端口形態，支持熱插拔電源。產品全新的硬件架構設計，搭載bti必一体育(b-sports)最新的bti必一体育(b-sports)OS模塊化操作系統，可給予更大的資源表項（32K MAC表項）、更快的硬件處理性能和更高的操作使用體驗；支持MPLS VPN功能。CS6200X-HI系列交換機特別符合客戶高性能、全功能、安全可靠的大中型網絡匯聚交換機和中小型網絡核心交換機的要求。
CS6200X-EI系列支持CS6200X-24T6X-EI、CS6200X-24T6X-P-EI、CS6200X-48T6X-EI、CS6200X-48T6X-P-EI、CS6200X-24S6X-EI、CS6200X-48S6X-EI 6款產品，支持熱插拔模塊化電源。"
種類豐富，端口多樣
CS6200X-EI系列交換機包含多款產品，端口形態和規格豐富。全系列均支持24/48固化千兆電口/光口+6端口萬兆光接口，支持熱插拔電源。
冗余備份，穩定可靠
支持bti必一体育(b-sports) EMVTE增強型多VLAN子網流量工程技術，該技術是bti必一体育(b-sports)針對雙上行組網環境提出的基于多VLAN子網的鏈路備份和負載均衡解決方案，實現對多上行鏈路的切換實現< 50ms 的收斂速度，使網絡性能得到保障，實現電信級可靠性組網。
率先支持業界標準的ERPS 環網解決方案，<50ms 的電信級可靠性。
多進程MSTP技術，業界最優秀的MSTP解決方案，劃分獨立的MSTP進程，分層計算提高性能；新增接入環順利獲得新創建一個MSTP進程實現，不影響原有業務流量，減少網絡震蕩。

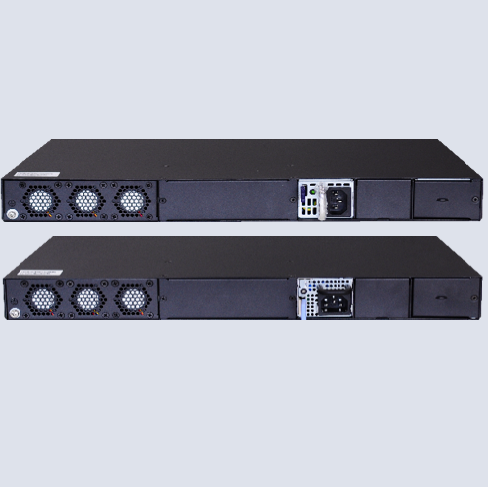

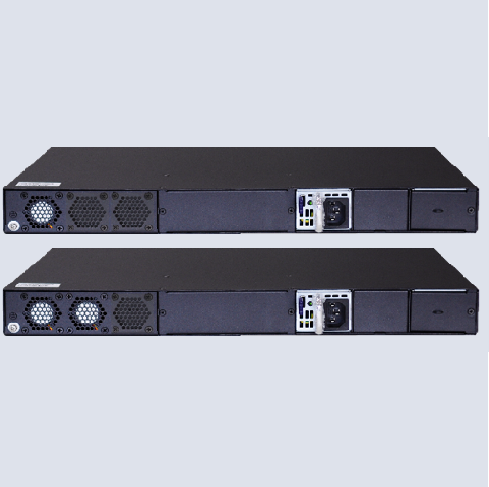

基于熱插拔雙電源的冗余備份設計，用戶可靈活選擇單電源工作模式和雙電源工作模式，提高了設備可靠性。
VSF虛擬化，領先技術
順利獲得VSF虛擬化技術實現整個虛擬化系統中設備之間的信息共享及表項同步，VSF技術下的虛擬化系統整體性能及端口密度都得到了成倍的增長，突破了傳統網絡結構中單臺核心設備的性能及端口密度限制，順利獲得VSF技術可以實現跨設備的鏈路聚合，在簡化網絡配置的同時，提高了網絡連接的帶寬和可靠性，保證了網絡的穩定運行。
VSF全面支持IPv4、IPv6、以及安全等特性，并且保證用戶可以高效穩定的使用這些功能
多種交換，多樣開展
支持靈活QinQ，其完全覆蓋了第一代普通QinQ和第二代選擇性QinQ的功能(部分機型)，給予用戶最大限度的自由來配置QinQ策略。
支持N:1 VLAN ID的交換功能，即N:1 VLAN Translation，可以將接入端口報文的N個VLAN Tag轉為指定的一個VLAN Tag，為QoS策略收斂給予了有力的技術保障。
支持協議VLAN、MAC VLAN、Voice VLAN等多種VLAN類型，在多業務融合網絡中發揮作用。
簡潔配置，安全可控
支持如下豐富的接入模式：
標準802.1X認證接入（支持標準全部功能，包括基于端口模式、報文透傳、MAC Authentication、兼容Windows XP微軟客戶端等）;
擴展802.1X認證接入（基于用戶模式、防止IP沖突和PC克隆、支持靜態IP地址下發等擴展增強功能）;
純Web Portal認證接入（無客戶端、非802.1x，可基于Http和http兩種協議為接入用戶推送Web Portal頁面認證）。
電信標準，組播應用
CS6200X-EI系列在電信級組播功能方面具備完善的技術能力，支持標準的IGMP Query、IGMP v1\v2、IGMP v2 snooping、IGMP v3、IGMP v3 snooping、PIM、PIM6，支持IGMP快速離開機制( Fast leave v2\v3)。支持組播VLAN技術（即MVR，Multicast VLAN Register），支持bti必一体育(b-sports) DCSCM受控組播功能，全面支持信源受控、點播目的受控，以及策略組播。這些特性為構建一個低成本、高性能、低帶寬占用的組播網絡，給予了堅實的基礎。
功能全面，性能卓越
支持靜態路由、RIP V1/2、RIPng、OSPF、OSPFv3、IS-IS、IS-ISv6、BGP、BGP4+、ECMP、路由策略，適合復雜的大型網絡組網需求。
支持并給予ISATAP、6TO4自動隧道，同時也支持IPv6 over IPv4、IPany over GREv4、IPany over GREv6配置隧道等過渡技術，給予安全穩定的IPv6過渡方案，有效保護現有投資。
支持LDP、MPLS、MPLS VPN ，給予安全業務保護機制。
支持MC-LAG（Multi Chassis Link AggregationGroup）跨設備鏈路聚合技術，可以將兩臺物理設備在轉發層面虛擬成一臺設備來實現跨設備鏈路聚合，相對于虛擬化技術來講，保持控制層面互相獨立，提升了設備級的可靠性。
支持NETCONF網絡管理協議和telemetry協議。
低碳節能，環保先行
CS6200X-EI完全基于溫度傳感實現溫度監控、溫度告警、自動降溫、自動節能功能。可根據環境溫度實時監控，調節風扇轉速或者控制風扇停止，減少資源損耗，保持低噪音高性能工作環境。

產品規格

項目	CS6200X-24T6X-EI	CS6200X-24T6X-P-EI	CS6200X-24S6X-EI	CS6200X-48T6X-EI	CS6200X-48T6X-P-EI	CS6200X-48S6X-EI
端口規格	24個千兆以太網電口+6個10G SFP+光口	24個千兆以太網電口+6個10G SFP+光口	24個千兆SFP光口+6個10G SFP+光口	48個千兆以太網電口+6個10G SFP+光口	48個千兆以太網電口+6個10G SFP+光口	48個千兆SFP光口+6個10G SFP+光口
交換容量	1.36Tbps/13.6TTbps
包轉發速率	280Mpps/770Mpps			560Mpps/770Mpps
VLAN特性	支持Port-based Vlan 支持IEEE802.1Q Vlan 支持Private Vlan 支持Protocol Vlan 支持Voice Vlan 支持普通QinQ 支持選擇性QinQ 支持靈活QinQ 支持vlan translation 支持N:1 vlan translation
DHCP	支持IPv4/IPv6 DHCP Client、IPv4/IPv6 DHCP Relay 支持Option 82、Option 37/38 支持IPv4/IPv6 DHCP Snooping、IPv4/IPv6 DHCP Server
可靠性	支持STP，RSTP，MSTP 支持LACP負載均衡 支持VRRP 支持EMVTE（ULPP+ULSM）和MRPP 支持Full ERPS標準防環協議 支持Loopback detection、VCT、DDM 支持ULDP（實現Cisco UDLD同樣功能）
安全性	支持端口限速、廣播風暴控制 支持端口/MAC綁定、MAC過濾 支持基于端口和基于VLAN的MAC數量限制 支持防ARP欺騙、防ARP掃描、ARP綁定 支持DHCP Snooping、ND Snooping 支持標準IEEE 802.1x、擴展IEEE 802.1x、Web Portal 支持TACACS+
路由	靜態路由、RIP V1/2、RIPng、OSPF、OSPFv3、IS-IS、IS-ISv6、BGP、BGP4+、ECMP、路由策略
組播	支持IGMP v1/v2/v3 snooping、MLD v1/v2 snooping 支持組播VLAN、 IPv4/IPv6 DCSCM 支持PIM-SM、PIM-DM、PIM-SSM 支持Anycast RP、靜態組播、邊界組播、MSDP 支持未知組播不送CPU、MSDP、PIM-DM v6
IPv6特性	支持ICMPv6、ND 支持IPv6 Ping/tracert、IPv6 Telnet、IPv6 Syslog、IPv6 FTP/TFTP 支持SNMP over IPv6、HTTP over IPv6 支持6to4、config、istap
MPLS	支持LDP、MPLS VPN
VSF虛擬化	支持
QoS	支持基于ACL流、VLAN ID、COS、TOS、DSCP、IPv6 FlowLabel的流分類     支持聚合PolicyMap      支持基于端口和基于VLAN的PolicyMap綁定      支持單速單桶雙色、單速雙桶三色、雙速雙桶三色監管      支持DSCP、COS/802.1p優先級、TOS等字段重寫      支持每端口8個隊列
ACL	支持IP ACL，基于源/目的IP、IP協議類型、IP優先級、TCP/UDP源和目的端口號等字段進行匹配 支持MAC ACL，基于源/目的MAC、VLAN ID、COS等字段進行報文匹配 支持IP+MAC組合ACL 支持根據時間段生效ACL 支持基于端口和基于VLAN的ACL綁定 支持基于ACL的重定向 支持根據ACL匹配情況執行流量統計分析功能
管理運維	支持CLI 支持IPv4/IPv6 HTTP 支持IPv4/IPv6 FTP/TFTP 支持IPv4/IPv6 SNTP/NTP 支持IPv4/IPv6的telnet用戶名和密碼的radius認證 支持IPv4/IPv6的SSH 支持Security IP安全網管功能 支持IPv4/IPv6的syslog 支持SNMPv1/v2c/v3 支持MIB接口，支持Trap 支持RMON 1，2，3，9四組 支持LLDP 支持端口鏡像、CPU鏡像、RSPAN 支持OpenFlow 支持sFlow流量監控 支持GVRP協議 支持任務異常、內存異常、CPU利用率、堆棧異常檢測 支持交換芯片、電源、風扇、溫度異常等監測，并告警
物理尺寸 （寬×深×高）	440mm×380mm×44mm
相對濕度	5% - 90% 無凝結
運行溫度	0℃ - 50℃
電源	支持雙熱插拔研討&高壓直流電源模塊（220V AC；240V HDC）
功耗	＜50W	非PoE：<55W； POE輸出功率：375W	＜60W	＜55W	非PoE：<60W； POE輸出功率：750W	<85W

訂購信息

型號	描述

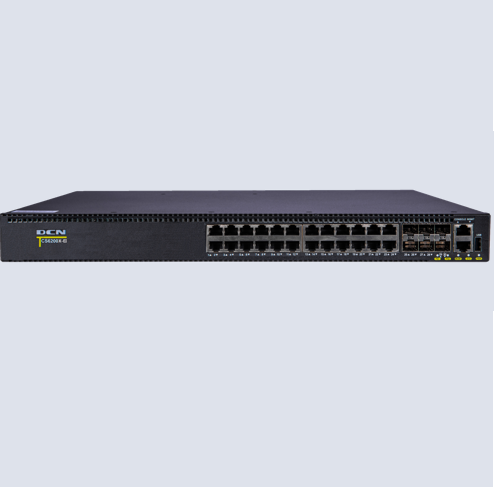

CS6200X-24T6X-EI	千兆路由交換機（24個千兆以太網電口 + 6個萬兆SFP+光口），支持雙AC電源模塊熱插拔 （主機標配含1個AC電源模塊，可選配M6200X-AC-60 電源模塊1塊，實現1+1冗余，不支持與其他電源模塊混插使用）

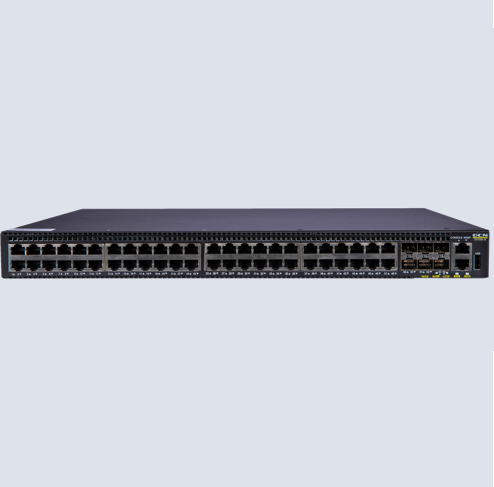

CS6200X-48T6X-EI	千兆路由交換機（48個千兆以太網電口 + 6個萬兆SFP+光口），支持雙AC電源模塊熱插拔 （主機標配含1個AC電源模塊，可選配M6200X-AC-60電源模塊1塊，實現1+1冗余，不支持與其他電源模塊混插使用）

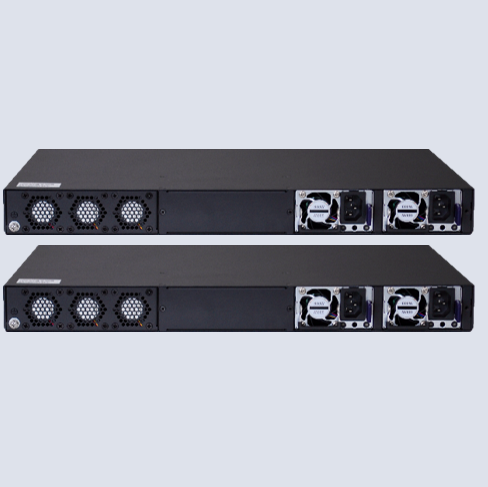

CS6200X-24T6X-P-EI	千兆路由POE交換機（24個千兆以太網電口+6個萬兆SFP+光口），全部電口支持最大30W （802.3at標準）供電，單電源支持POE功率375W，雙電源支持POE功率750W。支持雙AC電源模塊熱插拔 （主機標配含1個AC電源模塊，可選配M6200X-AC-600 電源模塊1塊，實現1+1冗余，不支持與其他電源模塊混插使用）
CS6200X-48T6X-P-EI	千兆路由POE交換機（48個千兆以太網電口+6個萬兆SFP+光口），全部電口支持最大30W （802.3at標準）供電，單電源支持POE功率375W，雙電源支持POE功率750W。支持雙AC電源模塊熱插拔 （主機標配含1個AC電源模塊，可選配M6200X-AC-600電源模塊1塊，實現1+1冗余，不支持與其他電源模塊混插使用）

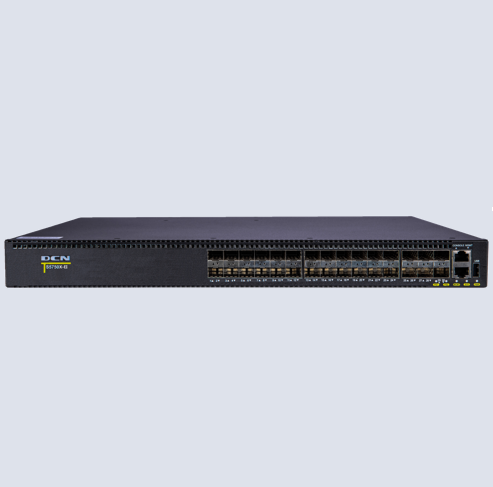

CS6200X-24S6X-EI	千兆路由交換機（24個千兆SFP光口+6個萬兆SFP+光口），支持雙AC電源模塊熱插拔 （主機標配含1個AC電源模塊，可選配M6200X-AC-60 電源模塊1塊，實現1+1冗余，不支持與其他電源模塊混插使用）

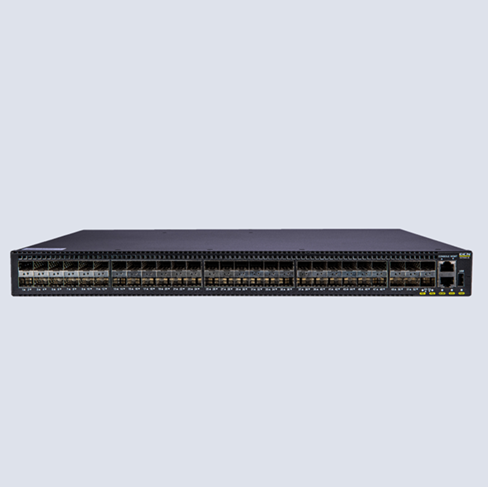

CS6200X-48S6X-EI	千兆路由交換機（48個千兆SFP光口+6個萬兆SFP+光口），支持雙AC電源模塊熱插拔 （主機標配含1個AC電源模塊，可選配M6200X-AC-100 電源模塊1塊，實現1+1冗余，不支持與其他電源模塊混插使用）
M6200X-AC-60	研討電源模塊（220V AC，60W），適用于S5750X-24S6X-EI、CS6200X-24S6X-EI、CS6200X-24T6X-EI、CS6200X-48T6X-EI主機
M6200X-AC-100	研討電源模塊（220V AC&240V HDC，100W），適用于S5750X-48S6X-EI和CS6200X-48S6X-EI主機
M6200X-AC-600	研討電源模塊（220V AC&240V HDC，600W），適用于CS6200X-24T6X-P-EI、CS6200X-48T6X-P-EI主機
SFP-SX-L	千兆光模塊-SFP-多模（850nm，MMF，550m）-LC接口
SFP-LX-L	千兆光模塊-SFP-單模（1310nm，SMF，10km或MMF，550m）-LC接口
SFP-LX-40-L	千兆光模塊-SFP-單模（1310nm，SMF，40km）-LC接口
SFP-LH-70-L	千兆光模塊-SFP-單模（1550nm，SMF，70km）-LC接口
SFP-LH-120-L	千兆光模塊-SFP-單模（1550nm，SMF，120km）-LC接口
SFP-GT	千兆電模塊-SFP-RJ-45接口
SFPX-SR	萬兆光模塊-SFP-多模（850nm，62.5μm MMF 32m；50μm 500MHz/km MMF 85m；50μm 2000MHz/km MMF 300m）-LC接口
SFPX-LR	萬兆光模塊-SFP-單模（1310nm，SMF，10km）-LC接口
SFPX-ER	萬兆光模塊-SFP-單模（1550nm，SMF，40km）-LC接口
DAC-SFPX-3M	萬兆SFP+銅纜套件，帶兩個萬兆SFP+模塊，3米，僅適用于同型號交換機萬兆SFP+接口，可用于VSF虛擬化連接
AOC-SFPX-10M	萬兆SFP+光纜套件，10米，僅適用于同型號交換機萬兆SFP+接口，可用于VSF虛擬化連接
