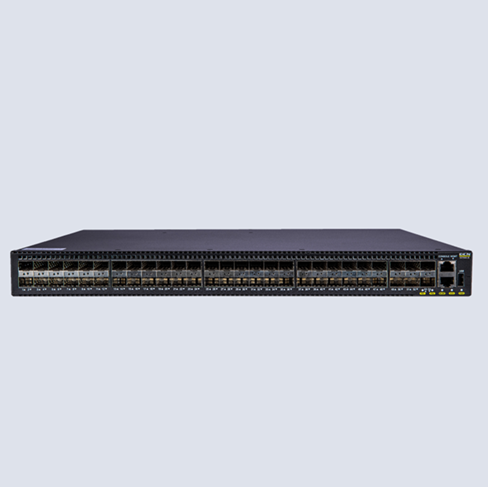

S5750X-U-SI全光Uni P系列接入交換機

產品簡介

S5750X-U-SI全光Uni P系列接入交換機是bti必一体育(b-sports)鯤泰bti必一体育(b-sports)面向全光網絡推出的支持千兆光接入交換機，支持雙鏈路冗余備份，實現萬兆高帶寬虛擬化擴展，32k mac，為用戶給予高性能、易管理、低成本的萬兆上行、千兆光接入到光AP的全光接入解決方案。S5750X-U-SI全光Uni P系列交換機包括S5750X-48S6X-U-SI一款機型。全光Uni P系列交換機和光AP之間采用光模塊+光纜+光...

彩頁下載

• S5750X-U-SI全光Uni P系列接入交換機

購物車 在線咨詢

      S5750X-U-SI全光Uni P系列接入交換機是bti必一体育(b-sports)鯤泰bti必一体育(b-sports)面向全光網絡推出的支持千兆光接入交換機，支持雙鏈路冗余備份，實現萬兆高帶寬虛擬化擴展，32k mac，為用戶給予高性能、易管理、低成本的萬兆上行、千兆光接入到光AP的全光接入解決方案
      S5750X-U-SI全光Uni P系列交換機包括S5750X-48S6X-U-SI一款機型。全光Uni P系列交換機和光AP之間采用光模塊+光纜+光模塊的連接方式，進行數據傳輸；采用Uni P的方式,順利獲得Uni P模式對AP供電。
獨特的Uni P一體化對外供電模式
      S5750X-48S6X-U-SI：支持48個千兆SFP光接口+ 6個10G SFP+光口，支持Uni P對外供電系統（-54V 750W），可給予2路干路電纜為遠端AP給予15/30W供電。
      ——Uni P：一體化對外供電(Uni-body Power)系統，機身內置供電系統，對外給予1路或多路直流干路電纜至光AP側，光AP就順利獲得支路電纜近入干路，為自身供電。——

• 光電分離設計 不需考慮原來綜合光纜布線：針對于現有的光纖接入本地供電的AP來說，僅需要部署干路和支路電纜部署即可，不涉及原有的光纜部署，獨立性強；
• 施工簡單：電纜部署相對光纜來說，對線材的連接、曲率、施工環境要求較少，施工簡單。

簡單易用的管理和維護

支持零接觸配置，實現全網版本和配置統一管理、自動下發，無需人工干預，簡化用戶操作，提高部署可靠性。

支持斷電告警Dying GASP功能，設備在系統電源丟失后觸發SNMP告警信息通報給遠端的網管平臺，方便用戶運維。支持完善的以太網OAM技術（IEEE802.3ah/802.1ag），支持VCT、DDM（數字診斷監測）等特性，快速檢測網絡故障，降低運維難度

靈活完善的安全控制策略

基于VLAN的DHCP snooping及IP Source Guard。

支持自定義ACL，更靈活的根據用戶需求對報文的以太網頭或IP頭前128個字節進行規則匹配。支持標準802.1X認證接入，支持擴展802.1X認證接入，同時支持Web Portal認證接入。

支持多種安全保護機制，給予對SYN Flood、Land、ICMP Flood等多種DOS類防攻擊技術，支持BPDU Guard、Root Guard，避免意外的拓撲環路以及非法的邊緣設備成為根節點，防止不必要的拓撲震蕩。

在針對用戶層面的防攻擊措施上，同時支持基于端口和   支持RSPAN（遠程端口鏡像）技術。

Vlan交換，多樣開展

支持普通QinQ、以及靈活QinQ技術，給予用戶最大限度的自由來配置QinQ策略。

支持N:1 VLAN ID的交換功能，即N:1 VLAN Translation，可以將接入端口報文的N個VLAN Tag轉為指定的一個VLAN Tag，為QoS策略收斂給予了有力的技術保障。

支持協議VLAN、MAC VLAN、Voice VLAN等多種VLAN類型，在多業務融合網絡中發揮作用。

彈性擴展的智能VSF堆疊技術

支持bti必一体育(b-sports) VSF虛擬化技術，該技術建立在bti必一体育(b-sports)現在應用比較成熟、穩定的系統架構之上。利用該軟件架構，可以順利獲得多種連接方式連接同一系列的設備，將其虛擬化成一臺虛擬設備，同時保證各種產品虛擬化功能的一致性。順利獲得該技術，可以輕松自如的擴展VSF系統的端口數、帶寬和轉發處理能力，完全實現隨用戶需求而變化的系統彈性擴展。

bti必一体育(b-sports) VSF虛擬化技術基于成熟的bti必一体育(b-sports)OS平臺，采用通用軟件架構設計，使得原系統支持的各種功能自然而然地繼承到VSF系統中，保證了技術的延續性，以及功能的完整豐富。bti必一体育(b-sports) VSF全面支持IPv4、IPv6以及安全等特性，并且保證用戶可以高效穩定的使用這些功能。

功能全面，性能卓越

支持靜態路由、RIP V1/2、RIPng、OSPF、OSPFv3、IS-IS、IS-ISv6、BGP、BGP4+、ECMP、路由策略，適合復雜的大型網絡組網需求。

支持并給予ISATAP、6TO4自動隧道，同時也支持IPv6 over IPv4、IPany over GREv4、IPany over GREv6配置隧道等過渡技術，給予安全穩定的IPv6過渡方案，有效保護現有投資。

支持MC-LAG（Multi Chassis Link AggregationGroup）跨設備鏈路聚合技術，可以將兩臺物理設備在轉發層面虛擬成一臺設備來實現跨設備鏈路聚合，相對于虛擬化技術來講，保持控制層面互相獨立，提升了設備級的可靠性。

ImCloud云端管理 輕松配置維護
      支持云端管理，客戶不需要單獨部署本地網絡管理系統，可以遠程順利獲得bti必一体育(b-sports)鯤泰ImCloud云管理系統對設備進行管理和配置，大大減少了運維管理成本，難度也大幅度降低。

bti必一体育(b-sports)鯤泰bti必一体育(b-sports)云管理ImCloud方案是網絡服務的新模式，基于云端實現網絡服務和管理，將復雜的網絡管理簡單化、智能化、可視化，提升用戶網絡體驗。實現“不懂IT也可以熟練管理、使用網絡”。

可選多種認證接入 網絡安全可控

支持如下豐富的接入認證模式：

標準802.1X認證接入（支持標準全部功能，包括基于端口模式、報文透傳、MAC Authentication、兼容Windows XP微軟客戶端等）;

擴展802.1X認證接入（基于用戶模式、防止IP沖突和PC克隆、支持靜態IP地址下發等擴展增強功能）;

純Web Portal認證接入（無客戶端、非802.1x，可基于Http和http兩種協議為接入用戶推送Web Portal頁面認證）。

多種管理檢測方法 洞察運行狀態

網絡設備除強大的性能和功能外還應具備完善的管理功能，該交換機具有豐富的監測網管功能，可實現任務異常、內存異常、交換芯片異常、CPU利用率、堆棧異常等方面的監測，而SYSLOG功能可方便地記錄事件，便于事后查找和定位。

具備具備便捷安全的配置管理手段，支持標準SSH、SNMP v1/v2c/v3；Security IP功能可拒絕非法配置員，只有從合法的IP才能對交換機進行配置管理，防止非法用戶登陸交換機。

綠色節能

創新性支持端口LED Shut-off功能，用戶可根據自己需求，設定交換機在指定時間段內端口LED燈自動的UP或者DOWN，達到功能、節能兩不誤的效果。

充分考慮用戶環境低噪要求，采用智能風扇調速策略，智能風扇調速順利獲得實時監測系統內溫度，可以有效降低轉速，延長風扇使用壽命，并降低噪音污染。

產品規格

項目	S5750X-48S6X-U-SI
設備端口	48個千兆SFP光接口+ 6個10G SFP+光口
交換容量	688Gbps/6.88Tbps
包轉發率	160.74Mpps
VLAN特性	支持Port-based VLAN 支持IEEE802.1Q VLAN 支持private VLAN 支持Protocol VLAN 支持Voice VLAN 支持MAC VLAN 支持普通QinQ 支持靈活QinQ 支持VLAN Translation 支持N:1 VLAN Translation
DHCP	支持IPv4/IPv6 DHCP Client、IPv4/IPv6 DHCP Relay 支持Option 82、Option 37/38 支持IPv4/IPv6 DHCP Snooping、IPv4/IPv6 DHCP Server
可靠性	支持STP，RSTP，MSTP 支持LACP負載均衡 支持VRRP 支持EMVTE（ULPP+ULSM）和MRPP 支持G.8032標準環網協議(ERPS) 支持Loopback detection、VCT、DDM 支持斷電告警Dying gasp功能 支持ULDP（實現Cisco UDLD同樣功能） 支持MC-LAG
安全性	支持端口限速 支持基于報文和字節數的廣播風暴控制 支持端口/MAC綁定、MAC過濾 支持基于端口和基于VLAN的MAC數量限制 支持防ARP欺騙、防ARP掃描、ARP綁定 支持DHCP Snooping、ND Snooping 支持DAI 支持標準IEEE 802.1x、擴展IEEE 802.1x、Web Portal 支持TACACS+
路由	支持IPv4/IPv6靜態路由，支持RIP、RIPng、IS-IS、IS-ISv6、OSPFv2、OSPFv3、BGP4、BGP4+協議
組播	支持IGMP v1/v2/v3 snooping、IGMP Fast leave 支持MLD v1/v2 snooping 支持組播VLAN、 IPv4/IPv6 DCSCM
QoS	支持基于ACL流、VLAN ID、COS、TOS、DSCP、IPv6 FlowLabel的流分類 支持聚合PolicyMap 支持基于端口和基于VLAN的PolicyMap綁定 支持單速單桶雙色、單速雙桶三色、雙速雙桶三色監管 支持DSCP、COS/802.1p優先級、TOS等字段重寫 支持每端口8個隊列 支持SP、WRR、SWRR、DWRR隊列調度算法
ACL	支持IP ACL，基于源/目的IP、IP協議類型、IP優先級、TCP/UDP源和目的端口號等字段進行匹配 支持MAC ACL，基于源/目的MAC、VLAN ID、COS等字段進行報文匹配 支持IP+MAC組合ACL 支持自定義ACL 支持根據時間段生效ACL 支持基于端口和基于VLAN的ACL綁定 支持基于ACL的重定向 支持根據ACL匹配情況執行流量統計分析功能
管理運維	支持CLI 支持以太網管口 支持IPv4/IPv6 HTTP 支持IPv4/IPv6 FTP/TFTP 支持IPv4/IPv6 SNTP/NTP 支持IPv4/IPv6的telnet用戶名和密碼的radius認證 支持IPv4/IPv6的SSH 支持Security IP安全網管功能 支持IPv4/IPv6的syslog 支持SNMPv1/v2c/v3 支持MIB接口，支持Trap 支持RMON 1，2，3，9四組 支持多配置文件 支持LLDP 支持端口鏡像、CPU鏡像及RSPAN 支持sFlow流量監控 支持OAM 支持VSF
節能環保	支持802.3az能效以太網EEE；支持風扇自動調速、溫度告警；支持LED Shut-off
物理尺寸（寬×深×高）	440mmx380mmx44mm
工作環境濕度	10%～90%，無凝結
工作環境溫度	0°C～50°C
存儲環境溫度	-40°C～70°C
電源	內置電源（220V AC）
系統功耗	非PoE：<85W； Uni-P 給予輸出功率：720W

訂購信息

型號	描述
S5750X-48S6X-U-SI	千兆光接口以太網Uni P交換機（24個千兆SFP接口+ 4個10G SFP+光口 )，支持Uni P對外供電模式，給予2路干路輸出，最大給予720W的輸出功率
SFPX-SR	萬兆光模塊-SFP+-多模（850nm， MMF 300m）-LC接口
SFPX-LR	萬兆光模塊-SFP+-單模（1310nm，SMF，10km）-LC接口
SFPX-ER	萬兆光模塊-SFP+-單模（1550nm，SMF，40km）-LC接口
SFPX-ZR	萬兆光模塊-SFP+-單模（1550nm，SMF，80km）-LC接口
SFP-SX-L	千兆光模塊-SFP-多模（850nm，MMF，550m）-LC接口
SFP-LX-L	千兆光模塊-SFP-單模（1310nm，SMF，10km）-LC接口
SFP-LX-40-L	千兆光模塊-SFP-單模（1310nm，SMF，40km）-LC接口
SFP-LH-70-L	千兆光模塊-SFP-單模（1550nm，SMF，70km）-LC接口
SFP-LH-120-L	千兆光模塊-SFP-單模（1550nm，SMF，120km）-LC接口
SFP-GT	千兆電模塊-SFP-RJ-45接口
