CloudStone 6300系列數據中心交換機

產品簡介

Cloud Stone 6300（以下簡稱CS6300）系列交換機是bti必一体育(b-sports)鯤泰(以下簡稱bti必一体育(b-sports))最新推出的新一代10G&100G數據中心交換機，它專為新一代數據中心特別設計，定位于新一代數據中心10G接入100G匯聚的應用場景，也可以作為園區網10G匯聚場景使用。CS6300系列交換機支持豐富的數據中心特性，如VxLAN、EVPN、Netconf、Telemetry、...

彩頁下載

• CloudStone 6300-HI系列數據中心交換機

購物車 在線咨詢

Cloud Stone 6300-HI（以下簡稱CS6300-HI）系列交換機是bti必一体育(b-sports)鯤泰(以下簡稱bti必一体育(b-sports))最新推出的新一代10G&100G數據中心交換機，它專為新一代數據中心特別設計，定位于新一代數據中心10G接入100G匯聚的應用場景，也可以作為園區網10G匯聚場景使用。CS6300-HI系列交換機支持豐富的數據中心特性，如VxLAN、EVPN、Netconf、Telemetry、Open Flow等。CS6300系列交換機包括CS6300-24X6C-HI和CS6300-48X6C-HI兩款設備。

高密度

CS6300交換機在1U高度內實現了業界較高的24/48個10G+6個40G/100G的端口密度，在土地價格日益高漲的今天，占用空間小將為數據中心帶來直接的經濟效益。做為數據中心TOR交換機，CS6300滿足一個機柜40臺服務器的需求，高密度有效減少線纜距離，大大簡化布線。

豐富的數據中心特性

CS6300交換機支持豐富的數據中心特性，如VxLAN、EVPN、Telemetry、Netconf、M-LAG、軟件定義網絡SDN/OpenFlow等。

VxLAN（Virtual eXtensible Local Area Network，虛擬擴展VLAN）

將虛擬機發出的數據包封裝在UDP中，并使用物理網絡的IP、MAC地址作為外層頭進行封裝，VxLAN網絡技術是在傳統物理網絡基礎上構建了邏輯的二層網絡，極大降低了大二層網絡對VLAN規格的需求，突破網絡架構的束縛，支持多達16M用戶進行隔離和標識，使大規模虛擬機遷移和異構虛擬遷移成為可能。現支持靜態VXLAN隧道、VXLAN2層網關、VXLAN3層網關、DCI等功能。

EVPN（Ethernet Virtual Private Network，以太虛擬私有網絡增強型邊界網關協議），

傳統自學習方式構建VxLAN需要人工手動配置隧道，配置復雜。地址同步需要依賴數據報文泛洪方式實現，產生大量

泛洪報文，不適合大規模組網。EVPN 順利獲得MP-BGP 自動建立VxLAN隧道，自動同步MAC和IP地址，很好的解決了這些問題。

EVPN不僅繼承了MP-BGP和VxLAN的優勢，還給予了新的功能。EVPN具有如下特點：

?  簡化配置：順利獲得MP-BGP實現VTEP自動發現、VxLAN隧道自動建立、VxLAN隧道與VxLAN自動關聯，無需用戶手工配置，降低網絡部署難度；

?  分離控制平面與數據平面；

?  支持多歸屬站點的主備備份：當同一個站點順利獲得多臺VTEP接入VxLAN網絡時，連接該站點的多條路徑作為主備路徑進行備份，以避免單點故障。

Netconf（Network Configuration Protocol網絡配置協議）

一種基于XML 之上的網管和網絡設備之間通信的機制，網絡管理員可以利用這套機制在網管上增加、修改、刪除網絡設備的配置，獲取網絡設備的配置和狀態信息。網管可以順利獲得Netconf使用這些API管理網絡設備。

Netconf的一個重要特點是可以直接使用網絡設備已有的功能模塊，降低了Netconf的開發成本，而且可以擴展設備未來將會支持的新特性。

相對SNMP，Netconf在配置保護&備份&查詢上，更勝一籌；擴展性和安全性方面更豐富、更靈活。

Netconf協議因其良好的易用性和擴展性，已經隨著SDN技術的逐步落地得到了越來越廣泛的使用，主流設備廠商設備均可以支持Netconf功能。

MC-LAG（MultiChassis Link Aggregation Group跨設備鏈路聚合組）

MC-LAG為將一臺設備與另外兩臺設備進行跨設備鏈路聚合，從而把鏈路可靠性從單板級提高到了設備級，組成雙活系統的技術。

MC-LAG作為一種跨設備鏈路聚合的技術，除了具備增加帶寬、提高鏈路可靠性、負載分擔的優勢外，還具備以下優勢：

?  更高的可靠性：把鏈路可靠性從單板級提高到了設備級。

?  簡化組網及配置：可以將MC-LAG理解為一種橫向虛擬化技術，將雙歸接入的兩臺設備在邏輯上虛擬成一臺設備。M-LAG給予了一個沒有環路的二層拓撲同時實現冗余備份，不再需要繁瑣的生成樹協議配置，極大的簡化了組網及配置。

?  獨立升級：兩臺設備可以分別進行升級，保證有一臺設備正常工作即可，對正在運行的業務幾乎沒有影響。

Telemetry：一項監控設備性能和故障的遠程數據采集技術，采用“推模式”及時獲取豐富的監控數據，可以實現網絡故障的快速定位。Telemetry具備如下特點：

?  采集數據的精度高，且類型十分豐富，可以充分反映網絡狀況。

?  一次訂閱，持續上報。相比傳統網絡監控技術的查詢一次上報一次，Telemetry 僅需配置一次，

?  設備就可以持續上報數據，減輕了設備處理查詢請求的壓力。

?  故障定位更快速、精準。

Open Flow：是實現SDN理念的一種方式，它把控制平面從交換機上獨立出來，實現更加靈活的網絡流量控制，網絡隨著業務需求的變化而變化，網絡資源得到了最充分的利用。

高可靠性

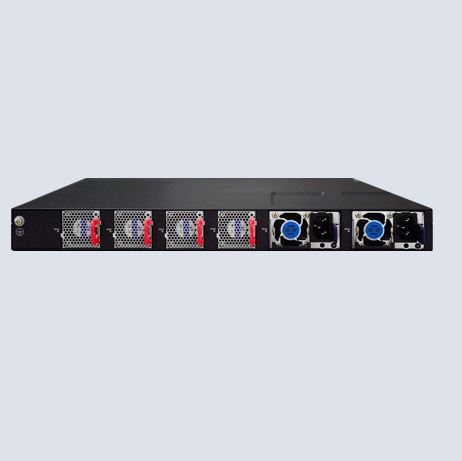

CS6300交換機支持模塊化可熱插拔1+1冗余電源和模塊化可熱插拔3+1冗余風扇，更換電源、風扇網絡業務不中斷。系統支持多份啟動文件，即使啟動文件損壞也能順利獲得備份啟動文件正常啟動系統。所有端口支持線路快速Link Down檢測，大大提升設備可靠性，更好的保證數據中心網絡不間斷運行。

高性能

CS6300交換機在業界首批采用多核CPU，相比普通CPU性能提升數倍，可以更好的處理業務數據和SDN/OpenFlow流量。CS6300-HI交換機支持端口全線速轉發，整機交換容量超越傳統Crossbar框式交換機。

CS6300交換機支持獨立的帶外管理網口，保證網絡故障時還有冗余通道進行管理；支持外接USB大容量存儲，能夠方便的進行軟件升級、配置備份和日志記錄；光口支持信號強度等信息讀取，不需專業的分析儀器就能對光模塊和光纖進行診斷分析；所有端口在交換機一側，大大簡化布線。

領先的VSF虛擬化

順利獲得VSF虛擬化技術實現整個虛擬化系統中設備之間的信息共享及表項同步，VSF技術下的虛擬化系統整體性能及端口密度都得到了成倍的增長，突破了傳統網絡結構中單臺核心設備的性能及端口密度限制，順利獲得VSF技術可以實現跨設備的鏈路聚合，在簡化網絡配置的同時，提高了網絡連接的帶寬和可靠性，保證了網絡的穩定運行。

VSF虛擬化技術基于成熟的bti必一体育(b-sports)OS平臺，采用通用軟件架構設計，使得原系統支持的各種功能自然而然地繼承到VSF系統中，保證了技術的延續性，以及功能的完整豐富。VSF全面支持IPv4、IPv6、MPLS以及安全等特性，并且保證用戶可以高效穩定的使用這些功能。

廣泛的適用場景

CS6300交換機支持MPLS/VPLS、MPLS VPN、IPv6等園區網特性，亦適用于教育、政府、企業等園區網。

MPLS VPN和VPLS VPN實現了數據的安全分離，同時支持MPLS VPN訪問公網功能，實現專網通信的同時，可以無障礙的訪問公網，保障了業務的多樣性。

CS6300交換機采用業界先進的ASIC芯片實現IPv6線速轉發，支持豐富的IPv6特性，特別是IPv6安全特性，支持DHCPv6 Snooping、IPv6 SAVI等功能，構建IPv6有序分址的安全網絡。CS6300-HI系列交換機還給予了豐富的隧道技術，給予全面穩定的IPv6過渡方案，有效保護投資。

ImCloud云端管理 輕松配置維護

支持云端管理，客戶不需要單獨部署本地網絡管理系統，可以遠程順利獲得bti必一体育(b-sports)鯤泰ImCloud云管理系統對設備進行管理和配置，大大減少了運維管理成本，難度也大幅度降低。

bti必一体育(b-sports)鯤泰bti必一体育(b-sports)云管理ImCloud方案是網絡服務的新模式，基于云端實現網絡服務和管理，將復雜的網絡管理簡單化、智能化、可視化，提升用戶F網絡體驗。實現“不懂IT也可以熟練管理、使用網絡”。

可選多種認證接入 網絡安全可控

支持如下豐富的接入認證模式：

-標準802.1X認證接入（支持標準全部功能，包括基于端口模式、報文透傳、MAC Authentication、兼容Windows XP微軟客戶端等）;

-擴展802.1X認證接入（基于用戶模式、防止IP沖突和PC克隆、支持靜態IP地址下發等擴展增強功能）;

-純Web Portal認證接入（無客戶端、非802.1x，可基于Http和http兩種協議為接入用戶推送Web Portal頁面認證）。

多種管理檢測方法 洞察運行狀態

網絡設備除強大的性能和功能外還應具備完善的管理功能，該交換機具有豐富的監測網管功能，可實現任務異常、內存異常、交換芯片異常、CPU利用率、堆棧異常等方面的監測，而SYSLOG功能可方便地記錄事件，便于事后查找和定位。

具備具備便捷安全的配置管理手段，支持標準SSH、SNMP v1/v2c/v3；Security IP功能可拒絕非法配置員，只有從合法的IP才能對交換機進行配置管理，防止非法用戶登陸交換機。

低碳節能，環保先行

CS6300交換機芯片采用45納米工藝生產，較舊工藝節能30%以上。交換機電源模塊轉換效率大于90%，更多的電力消耗用于客戶業務，發熱量也大大降低。CS6300風道設計可前后通風，符合新一代數據中心冷熱風道嚴格隔離的需要，風扇支持智能調速，能夠根據設備負載和散熱情況自動調整轉速。CS6300交換機的這些設計能夠有效降低機房整體PUE，幫助客戶建設綠色節能的新一代數據中心了網絡運行的陸續在性。

產品規格

項目	CS6300-24X6C-HI	CS6300-48X6C-HI
交換容量	4.8Tbps/48Tbps
包轉發速率	2000Mpps	3000Mpps
端口規格	24個10G SFP+接口+6個100G QSFP28接口	48個10G SFP+接口+6個100G QSFP28接口
數據中心特性	支持VxLAN：靜態VXLAN隧道、VxLAN routing 、VxLAN bridging、DCI等 支持EVPN：MP-BGP自動發現、協商、創建VXLAN隧道；擴展NLRI支持mac/arp/prefix同步入 支持MC-LAG：自動同步arp、mac，支持聯動STP 支持Telemetry：支持GRPC、支持CPU和內存實況監測；支持接口數據統計實況監測 支持Netconf：支持SSH接入、YANG模型、sysrepo數據庫；支持通過netconf配置VLAN、配置BGP、獲取接口統計信息 支持TRILL、VEPA 支持VSF設備虛擬化
VLAN	支持Private VLAN、IP Subnet VLAN、Protocol VLAN、Voice VLAN、MAC VLAN、Super VLAN、Guest VLAN 支持靈活QinQ
生成樹	支持STP、RSTP、MSTP 支持BPDU Guard、ROOT Guard、BPDU Tunnel
路由	支持RIP/RIPng、OSPF/OSPFv3、ISIS/ISISv6、BGP/BGP4+ 支持IPv4/IPv6 PBR策略路由 支持IPv4/IPv6 ECMP等價路由 支持IPv4/IPv6 URPF單播逆向路徑轉發
組播	支持IGMP V1/V2/V3、IGMP Snooping、IGMP Query 支持GMRP、DVMRP、PIM-SM/PIM-SMv6、PIM-DM/PIM-DMv6、PIM-SSM/PIM-SSMv6 支持IPv6 Multicast over IPv4 Tunnel 支持IPv4/IPv6組播VLAN 支持IPv4/IPv6 DCSM受控組播 支持MSDP組播源發現協議 支持IPv4/IPv6 Anycast RP 支持MLDv1/v2、MLD Snooping
IPv6特性	支持ND鄰居發現 支持Path MTU 支持IPv6 Ping/Tracert 支持手工配置隧道、6to4隧道、ISATAP隧道、6to4 Tunnel Relay、IPv4 GRE Tunnel、IPv4 over IPv6
ACL	支持IPv4/IPv6入口/出口ACL 支持ACL動態修改 支持基于ACL流量的統計 支持基于ACL的重定向
QoS	支持入口/出口PolicyMap 支持SWRR、SP、WRR、DWRR、SDWRR、WRED隊列調度算法 支持出口監管、出口重寫
端口聚合	支持基于源MAC、目的MAC、源/目的MAC、源IP、目的IP、源/目的IP的負載均衡
端口鏡像	支持一對一、多對一端口鏡像 支持數據流鏡像 支持CPU鏡像 支持RSPAN遠程鏡像 支持ERSPAN增強型遠程鏡像
DHCP	支持IPv4/IPv6 DHCP Server/Relay/Snooping/Client 支持DHCP Raley Option 43/60/82 支持DHCPv6 Raley Option 37/38 支持IPv6 SAVI
MPLS VPN	支持 MPLS/VPLS/VPWS
可靠性	支持多IMG冗余、多配置文件 支持VRRP/VRRPv3 支持MRPP環網 支持BFD 支持GR優雅重啟 支持ULPP上行鏈路檢測
安全性	支持端口隔離 支持ARP防掃描、ARP限速、ARP Guard 支持ND Snooping 支持CPU防護 支持基于芯片的防DOS攻擊 支持802.1X 支持Web Portal 支持IPv4/IPv6 Radius 支持IPv4/IPv6 TACACS+
運維管理	支持IPv4/IPv6 SSH、IPv4/IPv6 Telnet、IPv4/IPv6 HTTP 支持AM 支持IPv4/IPv6 SNMP V1/V2/V3 支持IPv4/IPv6 Syslog系統日志 支持配置分級管理 支持FastLink端口快速通斷檢測 支持802.3ah以太網OAM 支持IPv4/IPv6 sFlow 支持IPFIX 支持IPv4/IPv6 SNTP/NTP
電源	支持研討/直流電源模塊 支持熱插拔，1+1冗余
輸入電壓	額定電壓范圍：100V～240V AC，50/60Hz 最大電壓范圍：90V～264V AC，47/63Hz
功耗	空載功耗小于100W，滿載功耗小于120W	空載功耗小于100W，滿載功耗小于130W
物理尺寸 (寬X深X高)	442mm X 450mm X 45mm（含電源和風扇凸出部分）	442mm X 450mm X 45mm（含電源和風扇凸出部分）
質量	9.6kg（滿配2個電源、4個風扇）	10.87kg（滿配2個電源、4個風扇）
工作溫度	0°C-50°C

訂購信息

型號	描述
CS6300-24X6C-HI	新一代數據中心100G路由交換機（24個萬兆G SFP+接口，6個100G QSFP28接口），主機標配2個電源（1+1冗余）和4個風扇（3+1冗余）
CS6300-48X6C-HI	新一代數據中心100G路由交換機（48個萬兆 SFP+接口，6個100G QSFP28接口），主機標配2個電源（1+1冗余）和4個風扇（3+1冗余）
CS6300-48X6C-HI	新一代數據中心100G路由交換機R2.0（48個萬兆 SFP+接口，6個100G QSFP28接口，支持擴展插槽），主機標配2個電源（1+1冗余）和4個風扇（3+1冗余）
QSFP28-LR	100G 光模塊-QSFP28-單模（1310nm，SMF，10km）-LC接口
QSFP28-SR	100G 光模塊-QSFP28-多模（MMF 850nm，OM4 100m）-MTP/MPO接口，支持100G分成4個25G使用，需配合MTP光纖跳線使用
QSFP-SR	40G 光模塊-QSFP-多模（OM3 100m；OM4 150m）-MTP接口，支持40G分成4個10G使用，需配合MTP光纖跳線使用
QSFP-LR	40G 光模塊-QSFP-單模（1310nm，SMF，10km）-LC接口
SFPX-SR	萬兆光模塊-SFP+-多模（850nm，MMF 300m）-LC接口
SFPX-LR	萬兆光模塊-SFP+-單模（1310nm，SMF，10km）-LC接口
SFPX-ER	萬兆光模塊-SFP+-單模（1550nm，SMF，40km）-LC接口
SFPX-ZR	萬兆光模塊-SFP+-單模（R2.0）（1550nm，SMF，80km）-LC接口
DAC-QSFP28-3M	100G QSFP28銅纜套件，3米，僅適用于同型號交換機100G QSFP28接口，可用于VSF虛擬化或是短距數據連接
DAC-QSFP-5M	40G QSFP銅纜套件，5米，僅適用于同型號交換機40G QSFP接口，可用于VSF虛擬化或是短距數據連接
DAC-SFPX-3M	萬兆SFP+銅纜套件，3米，僅適用于同型號交換機萬兆SFP+接口，可用于VSF虛擬化連接
AOC-SFPX-10M	萬兆SFP+光纜套件，10米，僅適用于同型號交換機萬兆SFP+接口，可用于VSF虛擬化連接
