ES7603X多業務路由交換機

產品簡介

ES7603X是北京bti必一体育(b-sports)云科信息技術有限公司（以下簡稱evo視訊真人官網或bti必一体育(b-sports)）面向中小企業市場推出的以業務智能化為核心理念的新一代緊湊型3槽位路由交換機。該產品具備性能較好的企業級L2/L3交換特性等，支持豐富精細的QoS策略、成熟的IPv6功能、MPLS VPN功能。該產品采用免主控板設計，關鍵部件采用電信級冗余設計，它能幫助用戶切實提升商務效率和業務競爭力，成為構建中小型園區網核心和匯聚的最佳選擇。...

彩頁下載

• ES7603X多業務路由交換機

購物車 在線咨詢

      ES7603X是北京bti必一体育(b-sports)云科信息技術有限公司（以下簡稱evo視訊真人官網或bti必一体育(b-sports)）面向中小企業市場推出的以業務智能化為核心理念的新一代緊湊型3槽位路由交換機。該產品具備性能較好的企業級L2/L3交換特性等，支持豐富精細的QoS策略、成熟的IPv6功能、MPLS VPN功能。該產品采用免主控板設計，關鍵部件采用電信級冗余設計，它能幫助用戶切實提升商務效率和業務競爭力，成為構建中小型園區網核心和匯聚的最佳選擇。

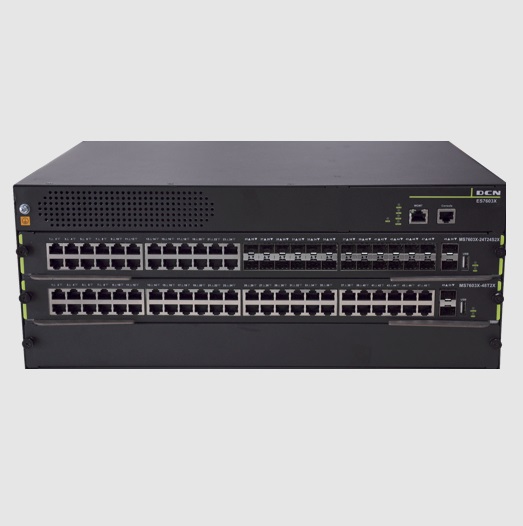

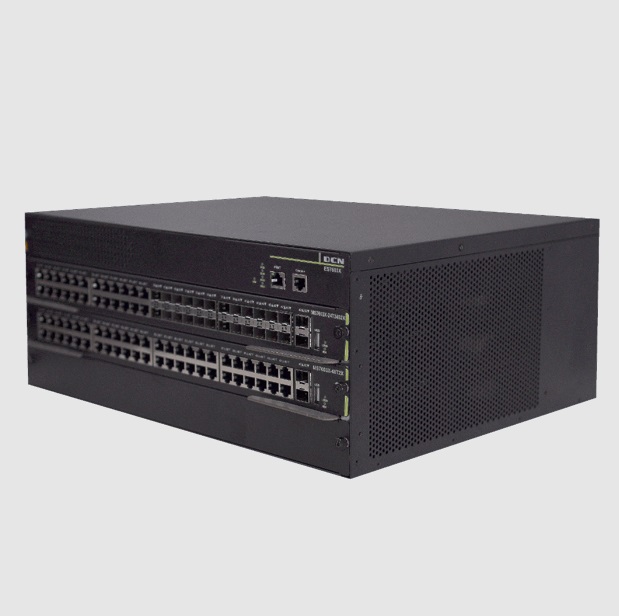

——4U 3槽緊湊設計 空間利用率高
      ES7603X路由交換機遵循著“空間利用高、使用效率高”的綠色節能原則進行了獨特實用的緊湊設計：

• 機架式設計，寬度為442mm，能夠安裝在19英寸機柜中；
• 高度僅為4U（176mm），深度為350mm，空間利用高；
• 支持3個板卡插槽，板卡支持高達50個接入端口，端口密度高。

——主控業務板卡合一 管理時刻在線

• ES7603X路由交換機支持的板卡均采用主控板、業務板卡二合一設計，即主控業務板卡，系統會智能啟動主控功能：
• 用戶在選擇板卡時，不用區分主控板卡和業務板卡，都能作為主控板卡和業務板卡來使用，簡單方便；
• 相比獨立主控板卡配置模式，一是節省了獨立主控板所占的空間，機身變得更為小巧緊湊；而是節能了單獨購買主控板卡的投資；
• 三個板卡槽位均支持主控業務板，可以由操作系統智能選舉某塊板卡啟動主控功能：系統默認1槽位的板卡啟用主控功能，對整個系統進行管理，如果1槽位板卡不在位或故障，則系統自動選舉其他槽位的板卡作為主控板，啟動主控功能，實現了主控漂移，讓交換機始終處于管理狀態，避免交換機宕機，網絡癱瘓；
• 可以順利獲得機箱右上端的Console配置口對設備進行配置，也可以順利獲得MGMT管理口對設備進行管理配置，為用戶給予靈活的管理選擇。

——POE電源獨立設置 穩定遠程供電
      ES7603X路由交換機支持POE單板，最多可為下聯AP給予高達1000W的POE功率。

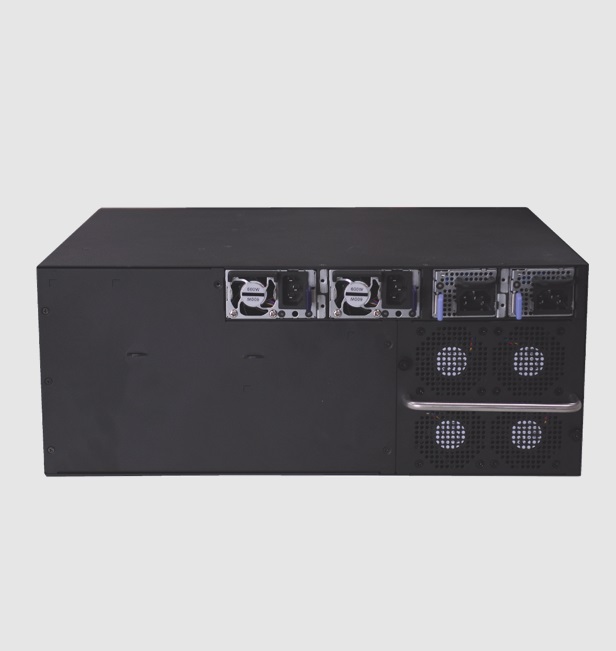

      為了保證POE供電能力的穩定性，采用了POE電源獨立設置的可靠性設計：單獨給予2個POE電源插槽，獨立為POE單板供電。
——關鍵部件冗余配置 安全穩定可靠
      ES7603X路由交換機在系統設計上給予了超穩定的設計架構：

• 軟件可靠性設計：操作系統模塊化設計，支持多個image回滾，保證網絡穩定可靠；
• 硬件可靠性設計：關鍵部件冗余化設計，支持雙熱插拔系統電源、雙熱插拔POE電源、多風扇冗余工作，符合電信級設計要求；
• 系統設計上，采用“主控漂移”設計：ES7603X路由交換機采用主控板、業務板卡二合一設計，3個板卡槽位的任何一塊板卡都可以啟用主控功能，當該板卡故障時，系統會智能選舉其它板卡啟用主控功能，從而實現了主控遷移，保證了業務的穩定性。

——平滑升級百G平臺 保護現有投資
      ES7603X路由交換機支持百兆、千兆、萬兆和40G板卡線速轉發，mack表項為32K，后期只需采購100G板卡就可以平滑升級到支持100G接入，不需要其他的投入，保護現有投資。
——ImCloud云端管理 輕松配置維護
      ES7603X路由交換機支持云端管理，客戶不需要單獨部署本地網絡管理系統，可以遠程順利獲得bti必一体育(b-sports)鯤泰ImCloud云管理系統對設備進行管理和配置，大大減少了運維管理成本，難度也大幅度降低。
      bti必一体育(b-sports)鯤泰bti必一体育(b-sports)云管理ImCloud方案是網絡服務的新模式，基于云端實現網絡服務和管理，將復雜的網絡管理簡單化、智能化、可視化，提升用戶網絡體驗。實現“不懂IT也可以熟練管理、使用網絡”。
——支持三層協議&IPv6  適應各類網絡

      ES7603X路由交換機支持豐富的三層和強三層協議，如靜態路由、RIP V1/2、RIPng、OSPF、OSPFv3、IS-IS、IS-ISv6、BGP、BGP4+、ECMP、路由策略等，適合復雜的大型網絡組網需求；支持豐富的IPv6協議族，給予ISATAP、6to4自動隧道，同時也支持IPv6 over IPv4、IPany over GREv4、IPany over GREv6配置隧道等過渡技術，給予安全穩定的IPv6過渡方案，有效保護現有投資。還支持M-LAG、Netconf、Telemetry等功能

——可選多種認證接入 網絡安全可控
ES7603X路由交換機支持如下豐富的接入認證模式：

• 標準802.1X認證接入（支持標準全部功能，包括基于端口模式、報文透傳、MAC Authentication、兼容Windows XP微軟客戶端等）;
• 擴展802.1X認證接入（基于用戶模式、防止IP沖突和PC克隆、支持靜態IP地址下發等擴展增強功能）;
• 純Web Portal認證接入（無客戶端、非802.1x，可基于Http和http兩種協議為接入用戶推送Web Portal頁面認證）。

——多種管理檢測方法 洞察運行狀態
      網絡設備除強大的性能和功能外還應具備完善的管理功能，ES7603X路由交換機具有豐富的監測網管功能，可實現任務異常、內存異常、交換芯片異常、CPU利用率、堆棧異常等方面的監測，而SYSLOG功能可方便地記錄事件，便于事后查找和定位。
ES7603X路由交換機還具備具備便捷安全的配置管理手段，支持標準SSH、SNMP v1/v2c/v3；Security IP功能可拒絕非法配置員，只有從合法的IP才能對交換機進行配置管理，防止非法用戶登陸交換機。

產品規格

項目	ES7603X
插槽	3
交換容量	38.4Tbps/168Tbps
包轉發速率	7200Mpps/38000Mpps
VLAN表項	4K
二層協議規范	IEEE802.3(10Base-T)、IEEE802.3u(100Base-TX)、IEEE802.3z（1000BASE-X）、 IEEE802.3ab（1000Base-T）、IEEE802.3ae（10GBase）、IEEE802.1Q(VLAN)、 IEEE802.3ak(10GBASE-CX4)、IEEEE802.1d(STP)、IEEEE802.1W(RSTP)、 IEEEE802.1S(MSTP)、IEEE802.1p(COS)、IEEE802.1x(Port Control)、
三層協議規范(IPv4)	支持ARP、ARP Proxy、arp限速、arp重認證、免費ARP 支持DNS client  支持Static Routing、RIPv1/V2、OSPFv2、BGP4等多種單播路由協議 支持OSPF不同進程之間的路由相互引入 支持LPM Routing、支持Policy-based Routing(PBR) 支持VRRP、URPF、黑洞路由 支持ECMP等價負載均衡 支持IGMP v1/2/3、DVMRP、PIM-DM、PIM-SM、PIM-SSM、IGMP Proxy、anycast(泛播) RP、MSDP、靜態組播路由、邊界組播路由等
IPv6	支持ICMPv6、ND、DNSv6 支持IPv6 LPM Routing、支持IPv6 Policy-based Routing(PBR) 支持IPv6 VRRPv3、IPv6 URPF、IPv6安全RA、IPv6黑洞路由 支持RIPng、OSPFv3、BGP4+等單播路由協議 支持6to4 Tunnel、configured Tunnel、ISATAP Tunnel、GRE Tunnel等 支持MLD Snooping、IPv6 Muticast VLAN 支持MLDv1/v2,、PIM-SM/DM for IPv6、IPv6 anycast(泛播) RP 、IPv6靜態組播路由、IPv6 邊界組播、IPv6組播隧道等 支持IPv6 ACL、IPv6 QOS
增強ARP/NDP安全功能	支持防ARP/NDP欺騙、防ARP/NDP掃描
MPLS	支持LDP、MPLS、MPLS VPN
QoS	完全硬件實現，不影響性能 每端口8個隊列。支持SP、WRR、SWRR等隊列調度算法 支持基于802.1p、ToS、端口、DiffServ進行流量分類 支持采用ACL進行流量分類，根據分類結果設置COS, TOS, DSCP，根據ACL-X的80個字節高層內容進行流量分類 支持SP、WRR、SWRR等，為語音/數據/視頻在同一網絡中傳輸給予所要求的不同服務質量 支持Traffic Shapping（流量整形） 支持優先級Mark/Remark
端口功能	支持MAC+端口捆綁、IP+MAC＋端口綁定、IP+端口綁定，支持MAC過濾  支持端口限速（帶寬管理） 支持端口環路檢測 支持端口鏡像（CPU端口鏡像、進或者出單向/雙向，一對一，多對一，跨板，跨設備） 支持流控：HOL防頭包阻塞，半雙工背壓，全雙工IEEE802.3x 支持端口聚合 IEEE802.3ad（LACP），支持端到端GEC/FEC，支持負載均衡
DHCPv4/v6	支持IPv4/IPv6 DHCP Client、IPv4/IPv6 DHCP Relay、IPv4/IPv6 DHCP Snooping 內置IPv4/IPv6 DHCP Server、DHCP Option82
安全接入	支持IEEE 802.1x，支持WEB認證
安全的配置管理	支持IPv4/IPv6的syslog 支持IPv4/IPv6的HTTP和SSL的結合 支持IPv4/IPv6的SNMP的用戶IP安全檢查 支持MIB和TRAP 支持IPv4/IPv6 FTP/TFTP 支持IPv4/IPv6 NTP 支持RMOM 1，2，3，9四組 支持IPv4/IPv6的telnet用戶名和密碼的radius認證 支持IPv4/IPv6的SSH 支持用戶權限設置可以采用radius服務器的shell管理 支持可根據需要定時重啟功能
流量監控	支持SFlow流量分析功能，可以實現基于協議或地址的流量監控和統計
網管管理	可以采用本地 統一管理；支持云端Im Cloud云端管理
物理尺寸(寬深高)	442mm×350mm×176mm(4U)
相對濕度	10%～90%不結露
運行溫度	0°C～50°C
電源插槽	系統電源插槽：2個；POE電源插槽：2個；電源支持雙熱插拔
功耗	系統功耗：230W（滿載），POE功耗≤1,000W

訂購信息

型號	描述
ES7603X	ES7603X 路由交換機 主機（3個業務插槽，2個系統電源槽位（1+1）冗余，2個POE電源槽位（1+1冗余）），默認不配置電源，必須配置同型號電源，不支持電源模塊混插
M6200X-AC-150	研討電源模塊（220V AC&240V HDC，150W）
M7600X-AC-300	研討電源模塊（220V AC&240V HDC，300W）
MS7603X-24T24S2X	MS7603X-24T24S2X 接口模塊（24個千兆以太網電口，24個千兆SFP光接口，2個萬兆SFP+光接口），適用于ES7603X主機
MS7603X-24S2X	MS7603X-24S2X 接口模塊（24個千兆SFP光接口，2個萬兆SFP+光接口），適用于ES7603X主機
MS7603X-48T2X	MS7603X-48T2X 接口模塊（48個千兆以太網電口，2個萬兆SFP+光接口），適用于ES7603X主機
SFPX-SR	萬兆光模塊-SFP+-多模（850nm， MMF 300m）-LC接口
SFPX-LR	萬兆光模塊-SFP+-單模（1310nm，SMF，10km）-LC接口
SFPX-ER	萬兆光模塊-SFP+-單模（1550nm，SMF，40km）-LC接口
SFPX-ZR	萬兆光模塊-SFP+-單模（1550nm，SMF，80km）-LC接口
SFP-SX-L	千兆光模塊-SFP-多模（850nm，MMF，550m）-LC接口
SFP-LX-L	千兆光模塊-SFP-單模（1310nm，SMF，10km）-LC接口
SFP-LX-40-L	千兆光模塊-SFP-單模（1310nm，SMF，40km）-LC接口
SFP-LH-70-L	千兆光模塊-SFP-單模（1550nm，SMF，70km）-LC接口
SFP-LH-120-L	千兆光模塊-SFP-單模（1550nm，SMF，120km）-LC接口
SFP-GT	千兆電模塊-SFP-RJ-45接口
