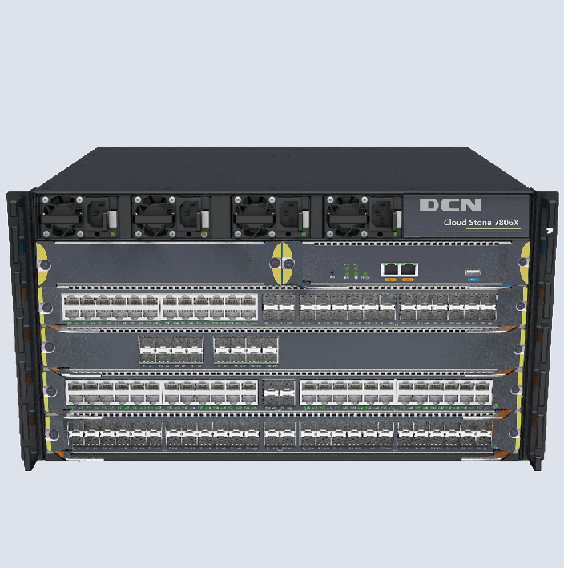

Cloud Stone 7800X多業務路由交換機

產品簡介

        CloudStone7800X（以下簡稱CS7800X）系列交換機是evo視訊真人官網bti必一体育(b-sports)自主研發的新一代全分布式架構的多業務核心交換機。該產品主控板卡和業務板卡核心芯片采用主流的國產芯片，具備性能最佳的商級以太網特性、成熟的IPv6特性、高性能線速MPLS L2/L3 VPN功能、多平面分離的高可靠性設計、高性能的L2/L3交換、豐富精細的QoS策略、強大的融合業務支持、整合的安全特性。...

彩頁下載

• CloudStone 7800X多業務路由交換機

購物車 在線咨詢

       CloudStone7800X（以下簡稱CS7800X）系列交換機是evo視訊真人官網bti必一体育(b-sports)自主研發的新一代全分布式架構的多業務核心交換機。該產品主控板卡和業務板卡核心芯片采用主流的國產芯片，具備性能最佳的商級以太網特性、成熟的IPv6特性、高性能線速MPLS L2/L3 VPN功能、多平面分離的高可靠性設計、高性能的L2/L3交換、豐富精細的QoS策略、強大的融合業務支持、整合的安全特性。它能幫助用戶切實提升商務效率和業務競爭力，成為城域網匯聚層、園區網核心和匯聚層的最佳選擇。該系列交換機包括CloudStone7806X（以下簡稱CS7806X）一款機型。

產品特點
l  多種線速業務接口
CS7806X支持千兆電+萬兆光、千兆光+萬兆光、千兆光&電+萬兆、高密25G、高密100G板卡，所有板卡均能線速轉發，支持各類業務，客戶可根據具體場景，靈活選擇板卡，也為后期升級給予了較多的空間。
l  運營商級的高可靠性
CS7806X交換機對所有關鍵部件都采用了冗余備份的設計方案：電源冗余、管理模塊冗余、鏈路冗余等。
雙引擎HA技術，保證在主引擎出現故障時，備份引擎自動接管交換機設備變成主引擎，從而保證交換機的穩定可靠運行。
同時所有單板、電源模塊、風扇盤等都支持熱插拔，提高了網絡運行的陸續在性。
l  靈活的資源調度機制
bti必一体育(b-sports)的Flex Resource（柔性資源調度）可利用多項技術，動態調整、回收和再分配交換機資源,從而成倍地提高了核心交換機資源的利用率，支撐起更大規模的網絡。
Flex-Resource現在支持Flex-LPM,Flex-L3,Flex-ARP等細分技術。
l  VSF虛擬化，領先技術
順利獲得VSF虛擬化技術實現整個虛擬化系統中設備之間的信息共享及表項同步，VSF技術下的虛擬化系統整體性能及端口密度都得到了成倍的增長，突破了傳統網絡結構中單臺核心設備的性能及端口密度限制，順利獲得VSF技術可以實現跨設備的鏈路聚合，在簡化網絡配置的同時，提高了網絡連接的帶寬和可靠性，保證了網絡的穩定運行。VSF全面支持IPv4、IPv6、以及安全等特性，并且保證用戶可以高效穩定的使用這些功能
l  多種交換，多樣開展
支持靈活QinQ，其完全覆蓋了第一代普通QinQ和第二代選擇性QinQ，給予用戶最大限度的自由來配置QinQ策略。
支持N:1 VLAN ID的交換功能，即N:1 VLAN Translation，可以將接入端口報文的N個VLAN Tag轉為指定的一個VLAN Tag，為QoS策略收斂給予了有力的技術保障。
支持協議VLAN、MAC VLAN、Voice VLAN等多種VLAN類型，在多業務融合網絡中發揮作用。
l  簡潔配置，安全可控
支持如下豐富的接入模式：
標準802.1X認證接入（支持標準全部功能，包括基于端口模式、報文透傳、MAC Authentication、兼容Windows XP微軟客戶端等）;
擴展802.1X認證接入（基于用戶模式、防止IP沖突和PC克隆、支持靜態IP地址下發等擴展增強功能）;
純Web Portal認證接入（無客戶端、非802.1x，可基于Http和http兩種協議為接入用戶推送Web Portal頁面認證）。
l  功能全面，性能卓越
支持靜態路由、RIP V1/2、RIPng、OSPF、OSPFv3、IS-IS、IS-ISv6、BGP、BGP4+、ECMP、路由策略，適合復雜的大型網絡組網需求。
支持LDP、MPLS、MPLS VPN，給予安全業務保護機制*。
可以與業界主流的虛擬化平臺配合，作為 Overlay 虛擬化網絡（VXLAN）的高性能硬件網關，支撐高達 16M 多租戶的數據中心運營*；
支持 BGP-EVPN 作為 VXLAN 的控制平面，簡化 DC內、DC間的 VXLAN 的配置*。
支持MC-LAG*（Multi Chassis Link AggregationGroup）跨設備鏈路聚合技術，可以將兩臺物理設備在轉發層面虛擬成一臺設備來實現跨設備鏈路聚合，相對于虛擬化技術來講，保持控制層面互相獨立，提升了設備級的可靠性。
支持NETCONF網絡管理協議*。
l  全面的IPv6解決方案
全面支持IPv6協議族，支持IPv6鄰居發現、ICMPv6、Path MTU 發現、DHCPv6等IPv6特性。
支持MLD、MLD Snooping等IPv6組播特性，為用戶給予完善的IPv6二、三層解決方案。支持豐富的IPv4向IPv6過渡技術，包括：IPv6手工隧道、并給予ISATAP、6TO4自動隧道，同時也支持IPv6 over IPv4等過渡技術，給予安全穩定的IPv6過渡方案，有效保護現有投資。
l  完善的安全機制
設備級安全防護：先進的硬件架構設計，硬件實現對報文的分級調度及保護，支持防范DoS、TCP的SYN Flood、UDP Flood、廣播風暴、大流量等對設備的攻擊；支持命令行分級保護，不同級別用戶擁有不同管理權限；
完備的安全認證機制：支持IEEE 802.1x、Radius、BDTacacs+等，可為用戶給予完備的安全認證機制。
增強的業務安全機制：支持相關路由協議的明文或MD5認證，支持uRPF逆向路由查找技術，可有效控制非法業務；硬件級報文深度檢測和過濾技術，支持對控制報文和數據報文的深度檢測，從而有效隔離非法數據報文，提高網絡系統的安全性。
l  低碳節能，環保先行
智能的電源管理系統：采用先進的電源系統架構設計，實現高效的電源轉換，獨有的電源監控、緩啟動等功能，實時監測整機運行狀態，智能調節，深度節能。
智能的風扇管理系統：智能風扇設計，支持自動調速，有效降低轉速、減少噪聲，同時延長了風扇的使用壽命。
支持能效以太網功能，遵循國際標準IEEE 802.3az，有效降低了能源消耗。
l  穩定的核心保障機制
CS7806X具備諸多設計可充分保障核心穩定。
“交換引擎CPU核心保護”：可有效防止各類非法協議攻擊導致核心設備交換引擎癱瘓；
“關鍵協議綠色通道” 功能：可保障正常、合法、速度合理的關鍵控制報文（VRRP、STP、MSTP、RIP、OSPF、BGP、組播協議、雙引擎板間心跳等）在大流量業務下不被淹沒，快速處理不中斷；
先進的FLASH ECC的自動糾錯：避免了版本升級過程中出錯的可能性；
先進的內存ECC的自動糾錯：保障了設備運行的穩定性。
l  ImCloud云端管理 輕松配置維護
支持云端管理，客戶不需要單獨部署本地網絡管理系統，可以遠程順利獲得bti必一体育(b-sports)鯤泰ImCloud云管理系統對設備進行管理和配置，大大減少了運維管理成本，難度也大幅度降低。
evo視訊真人官網bti必一体育(b-sports)云管理ImCloud方案是網絡服務的新模式，基于云端實現網絡服務和管理，將復雜的網絡管理簡單化、智能化、可視化，提升用戶網絡體驗。實現“不懂IT也可以熟練管理、使用網絡”。

產品規格

項目	CS7806X
交換容量	102.4Tbps /403.2Tbps
包轉發率	76,800M
機箱槽位	主控槽位：2；業務單板槽位：4；電源插槽：4
二層協議規范	IEEE802.3(10Base-T)、IEEE802.3u(100Base-TX)、IEEE802.3z（1000BASE-X）、 IEEE802.3ab（1000Base-T）、IEEE802.3ae（10GBase）、IEEE802.1Q(VLAN)、 IEEE802.3ak(10GBASE-CX4)、IEEEE802.1d(STP)、IEEEE802.1W(RSTP)、 IEEEE802.1S(MSTP)、IEEE802.1p(COS)、IEEE802.1x(Port Control)、
三層協議規范(IPv4)	支持ARP、ARP Proxy、arp限速、arp重認證、免費ARP 支持DNS client  支持Static Routing、RIPv1/V2、OSPFv2、BGP4等多種單播路由協議 支持OSPF不同進程之間的路由相互引入 支持LPM Routing、支持Policy-based Routing(PBR) 支持VRRP、URPF、黑洞路由 支持ECMP等價負載均衡 支持IGMP v1/2/3、DVMRP、PIM-DM、PIM-SM、PIM-SSM、IGMP Proxy、anycast(泛播) RP、MSDP、靜態組播路由、邊界組播路由等
數據中心特性	支持VxLAN*：靜態VXLAN隧道、VxLAN routing 、VxLAN bridging等 支持EVPN*：MP-BGP自動發現、協商、創建VXLAN隧道；擴展NLRI支持mac/arp/prefix同步入 支持MC-LAG*：自動同步arp、mac，支持聯動STP 支持Netconf* 支持VSF設備虛擬化
Free-Resourse	支持
IPv6	支持ICMPv6、ND、DNSv6 支持IPv6 LPM Routing、支持IPv6 Policy-based Routing(PBR) 支持IPv6 VRRPv3、IPv6 URPF、IPv6安全RA、IPv6黑洞路由 支持RIPng、OSPFv3、BGP4+等單播路由協議 支持6to4 Tunnel、configured Tunnel、ISATAP Tunnel、GRE Tunnel等 支持MLD Snooping、IPv6 Muticast VLAN 支持MLDv1/v2,、PIM-SM/DM for IPv6、IPv6 anycast(泛播) RP 、IPv6靜態組播路由、IPv6 邊界組播、IPv6組播隧道等 支持IPv6 ACL、IPv6 QOS
增強ARP/NDP安全功能	支持防ARP/NDP欺騙、防ARP/NDP掃描
MPLS*	支持LDP、VPLS、MPLS、MPLS VPN、MPLS TE、訪問公網技術
QoS	完全硬件實現，不影響性能 每端口8個隊列。支持SP、WRR、SWRR等隊列調度算法 支持基于802.1p、ToS、端口、DiffServ進行流量分類 支持采用ACL進行流量分類，根據分類結果設置COS, TOS, DSCP，根據ACL-X的80個字節高層內容進行流量分類 支持SP、WRR、SWRR等，為語音/數據/視頻在同一網絡中傳輸給予所要求的不同服務質量 支持Traffic Shapping（流量整形） 支持優先級Mark/Remark
ACL	完全硬件線速實現，不影響轉發性能 支持標準和擴展ACL 支持IP ACL、基于IP子網的ACL、MAC ACL、IP-MAC ACL 支持基于源/目的IP或MAC、三層IP協議類型、TCP/UDP四層端口號、IP優先級(DSCP、ToS、Precedence)、基于VLAN、Tag/Untag、CoS等 支持基于ACL的REDIRECT，基于ACL的流統計
端口功能	支持MAC+端口捆綁、IP+MAC＋端口綁定、IP+端口綁定，支持MAC過濾  支持端口限速（帶寬管理） 支持端口環路檢測 支持端口鏡像（CPU端口鏡像、進或者出單向/雙向，一對一，多對一，跨板，跨設備） 支持流控：HOL防頭包阻塞，半雙工背壓，全雙工IEEE802.3x 支持端口聚合 IEEE802.3ad（LACP），支持端到端GEC/FEC，支持負載均衡
DHCPv4/v6	支持IPv4/IPv6 DHCP Client、IPv4/IPv6 DHCP Relay、IPv4/IPv6 DHCP Snooping 內置IPv4/IPv6 DHCP Server
安全接入	支持IEEE 802.1x、支持DCSM
AAA認證	支持IPv4/IPv6 RADIUS
安全的配置管理	支持IPv4/IPv6的syslog 支持IPv4/IPv6的HTTP和SSL的結合 支持IPv4/IPv6的SNMP的用戶IP安全檢查 支持MIB和TRAP 支持IPv4/IPv6 FTP/TFTP 支持IPv4/IPv6 NTP 支持RMOM 1，2，3，9四組 支持IPv4/IPv6的telnet用戶名和密碼的radius認證 支持IPv4/IPv6的SSH 支持用戶權限設置可以采用radius服務器的shell管理 支持可根據需要定時重啟功能
異常監測和故障檢查功能	任務異常、內存異常、CPU利用率、堆棧異常、交換芯片異常、板卡溫度異常等監測，并告警
集中網管軟件	可以采用bti必一体育(b-sports) 網管軟件統一管理
節能環保設計	電源控制器、風扇調速器
相對濕度	10%～90%不結露
工作溫度	0°C～50°C

*表示后期支持

訂購信息

型號	描述
CS7806X	CS7806 機箱式路由交換機主機（4個業務插槽，2個管理引擎插槽，4個電源槽位），滿配風扇盤，不含管理引擎模塊和電源
MRS-7800X-PWR	MRS-7800X-PWR 研討電源模塊(220V，550W)，適用于CS7806X主機
MRS-7800X-SUP	二代管理引擎模塊，適用于CS7806主機，不能與其他管理引擎混插
MRS-7800X-24S24T4X	業務模塊（24個千兆電口+24個千兆SFP光口+4個萬兆SFP+光口），適用于CS7806X主機
MRS-7800X-48T4X	業務模塊（48個千兆電口+4個萬兆SFP+光口），適用于CS7806X主機
MRS-7800X-48S4X	業務模塊（48個千兆SFP光口+4個萬兆SFP+光口），適用于CS7806X主機
MRS-7800X-12S12T16X*	業務模塊（12個千兆電口+12個千兆SFP光口+16個萬兆SFP+光口），適用于CS7806X主機*
MRS-7800X-16Y12C*	業務模塊（16個25G SFP28（向下兼容10G SFP+)光口+12個100G QSFP28光口），適用于CS7806X主機*
QSFP-SR	40G 光模塊-QSFP-多模（OM3 100m；OM4 150m）-MTP接口，支持40G分成4個10G使用，需配合MTP光纖跳線使用
QSFP-LR	40G 光模塊-QSFP-單模（1310nm，SMF，10km）-LC接口
SFP28-SR	25G 光模塊-SFP28-多模（MMF 850nm，OM4 100m）-LC接口
SFP28-LR	25G 光模塊-SFP28-單模（1310nm，SMF，10km）-LC接口
SFPX-SR	萬兆光模塊-SFP+-多模（850nm，MMF 300m）-LC接口
SFPX-LR	萬兆光模塊-SFP+-單模（1310nm，SMF，10km）-LC接口
SFPX-ER	萬兆光模塊-SFP+-單模（1550nm，SMF，40km）-LC接口
SFPX-ZR	萬兆光模塊（R2.0）-SFP+-單模（1550nm，SMF，80km）-LC接口
SFP-SX-L	千兆光模塊-SFP-多模（850nm，MMF，550m）-LC接口
SFP-LX-L	千兆光模塊-SFP-單模（1310nm，SMF，10km）-LC接口
SFP-LX-40-L	千兆光模塊-SFP-單模（1310nm，SMF，40km）-LC接口
SFP-LH-70-L	千兆光模塊-SFP-單模（1550nm，SMF，70km）-LC接口
SFP-LH-120-L	千兆光模塊-SFP-單模（1550nm，SMF，120km）-LC接口
SFP-GT	千兆電模塊-SFP-RJ-45接口
DAC-QSFP28-3M	100G QSFP28銅纜套件，3米，僅適用于同型號交換機100G QSFP28接口，可用于VSF虛擬化或是短距數據連接
DAC-SFP28-3M	25G SFP28銅纜套件，3米，僅適用于同型號交換機25G SFP28接口，可用于VSF虛擬化或是短距數據連接
DAC-QSFP-5M	40G QSFP銅纜套件，5米，僅適用于同型號交換機40G QSFP接口，可用于VSF虛擬化或是短距數據連接
DAC-SFPX-3M	DAC-SFPX-3M萬兆SFP+銅纜套件，3米，僅適用于同型號交換機萬兆SFP+接口，可用于VSF虛擬化連接
AOC-SFPX-10M	AOC-SFPX-10M萬兆SFP+光纜套件，10米，僅適用于同型號交換機萬兆SFP+接口，可用于VSF虛擬化連接

*表示后期支持
