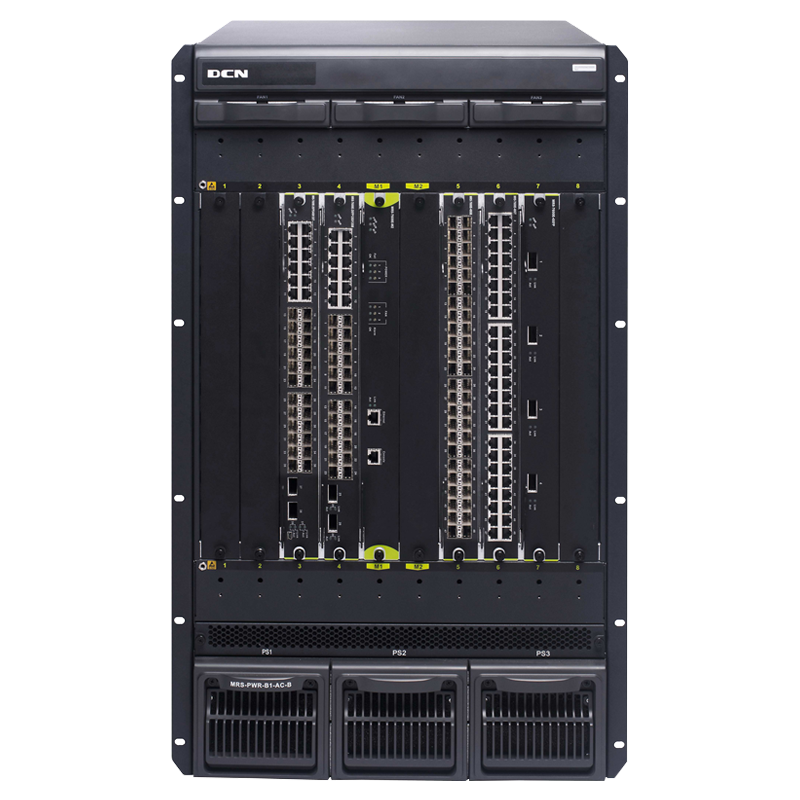

ES710多業務萬兆路由交換機

產品簡介

ES710系列是evo視訊真人官網網絡以業務智能化為核心理念的多業務萬兆路由交換機。該產品具備成熟的IPv6特性、線速MPLS L2/L3 VPN功能、多平面分離的高可靠性設計、高性能的L2/L3交換、豐富精細的QoS策略、強大的融合業務支持、整合安全特性。它能夠幫助用戶切實提升商務效率和業務競爭力。ES710系列可作為園區網、城域網的關鍵設備之一，它不僅能夠降低用戶構建下一代網絡的復雜性，而且給予了很好的...

彩頁下載

• ES710 多業務萬兆路由交換機

購物車 在線咨詢

產品概述
ES710系列在運營商級以太網方面具備出色的性能，MRPP多層環網保護技術實現了環網條件下的毫秒級鏈路故障恢復，收斂時間可以達到50ms以內；作為MRPP的有效補充，EMVTE技術給予了非環網條件下的毫秒級鏈路故障恢復能力，實現運營商級可靠性。
MPLS Ready在城域網、廣域網廣泛應用的MPLS L3VPN和MPLS L2 (VPLS)VPN，在ES710上得到全面支持，而且是全分布式轉發架構。分布式比集中式更能保證高性能和可擴展性。不僅如此，bti必一体育(b-sports)在業界推出第一款IPv6和MPLS同時實現萬兆高性能線速轉發的業務模塊，為組建超大規模IP網絡給予了強有力的支持。
ES710系列支持全面的LDP功能和MPLS L2/L3VPN功能的同時，還支持MPLS VPN訪問公網功能，實現專網通信的同時，可以無阻隔地訪問公網，保障了業務的多樣性，可同時作為PE和P部署。

產品特點

強大復雜的組播業務

ES710系列支持強大的組播實現技術，不僅支持IPv4組播，還支持復雜的IPv6組播，并且基于ASIC分布式全線速硬件方式進行IPv4/IPv6組播轉發，能夠滿足高性能的多媒體應用。在IPv4方面，給予以PIM-SM、PIM-DM、PIM-SSM、IGMPv1/v2/v3為主，配以MSDP、anycast-RP、靜態組播路由、邊界組播、Multcast Vlan、IGMP Proxy、IGMP Snooping等技術組成IPv4組播解決方案；在bti必一体育(b-sports)的傳統強項IPv6方面，給予以PIM-SMv6、PIM-DMv6、PIM-SSMv6、MLDv1/v2為主，配以IPv6 anycast(泛播)-RP、IPv6靜態組播路由、IPv6邊界組播、IPv6 Multcast Vlan、IPv6組播隧道等技術組成IPv6組播解決方案，滿足了業務復雜的電信級IPv4/IPv6組播業務需求。

IPFIX流量監控業務

支持IPFIX(IP Flow Information Export)國際流量監控標準，支持1:1的流量采集監控。IPFIX技術可以對網絡中的所有流量進行統計分析和異常檢測，輸出各種豐富的網絡流量分析報表，可以幫助管理員進行網絡管理及網絡優化，在網絡異常行為發生時可以順利獲得IPFIX輸出報表快速診斷出網絡中存在的問題，為網絡容量規劃、路由策略規劃、網絡應用流量監控以及網絡故障診斷給予了客觀準確的依據。

領先的虛擬化技術

支持VSF （Virtual Switch Framework）虛擬交換架構，可以將網絡中多臺evo視訊真人官網網絡核心交換機虛擬成邏輯上統一的一臺設備，順利獲得VSF技術實現整個虛擬化系統中設備之間的信息共享及表項同步，VSF技術下的虛擬化系統整體性能及端口密度都得到了成倍的增長，突破了傳統網絡結構中單臺核心設備的性能及端口密度限制，順利獲得VSF技術，核心設備可以實現跨設備的鏈路聚合，與匯聚層設備順利獲得聚合鏈路連接，在簡化網絡配置的同時，提高了網絡連接的可靠性，保證了網絡的穩定運行。

統一平臺設計，出色的體系結構

ES710給予了10個插槽，業界獨特，極大地節省了用戶的投資。 ES710系列產品采用全分布式體系結構設計，采用功能強大的ASIC芯片進行高速路由查找，采用最長匹配、逐包轉發的方式進行數據轉發，從而大大提升了路由交換機的轉發性能和擴充能力。

運營商級的高可靠性

ES710系列路由交換機對所有關鍵部件都采用了冗余備份的設計方案：電源冗余、管理模塊冗余、鏈路冗余等，并且ES710系列路由交換機的研討電源采取多路(2-3路)電網供電＋電源工作時負載均衡，大大提高了電源的穩定和可靠。
雙引擎HA技術，保證在主引擎出現故障時，備份引擎自動接管交換機設備變成主引擎，從而保證交換機的穩定可靠運行。
同時所有單板、電源模塊、風扇盤等都支持熱插拔，提高了網絡運行的陸續在性。

完善的攻擊防御能力

ES710系列具有多層的IPv4和IPv6安全防范設計，堪稱業界最全面，極有效地保障了超大規模、多業務、復雜流量訪問網絡的安全穩定性：
·  S-MAC技術可有效地基于MAC層防范各種攻擊；
·  S-ARP (安全ARP) 技術可有效防止ARP的各種攻擊和欺騙；
·  S-NDP (安全NDP) 技術可有效防止IPv6 NDP的各種攻擊和欺騙；
·  S-ICMP（安全ICMP）技術可有效防止PING-DOS攻擊，靈活防止黑客利用ICMP Unreachable攻擊第三方的行為；
·  BPDU-GUARD技術可有效防止非法BPDU報文的攻擊；
·  先進的LPM技術可有效防止“沖擊波”病毒、“zero day”病毒、“SQL slammer warm”病毒等；
·  IPv4 DHCP Snooping/IPv6 DHCP Snooping技術可有效防止DHCP報文的攻擊；
·  IPv4 URPF/IPv6 URPF技術可有效防止基于源IPv4地址\IPv6欺騙的網絡攻擊；
·  IPv4/IPv6 DCSCM可有效防止組播源和組播客戶端的攻擊；
·  黑洞路由技術可有效防止路由環路、路由黑洞；
·  對DCSM的支持可有效達到在多種網絡環境下，自動隔離風險用戶、保證網絡順暢運行的目的；

強大的多維ACL：

ES710系列擁有增強的IPv4/IPv6可擴展安全性ACL，可基于時間段、端口、VLAN接口、協議、IP、MAC、IP+MAC等設置IPv4/IPv6安全策略，在不同的時間段自動切換為不同的策略，安全配置隨時、隨需而動。智能化流量控制，可靈活根據用戶需要進行基于ACL的流量分類、流量統計、流量重定向等。

穩定的核心保障機制

ES710系列的諸多設計可充分保障核心穩定。
·  “交換引擎CPU核心保護”：可有效防止各類非法協議攻擊導致核心設備交換引擎癱瘓；
·  “關鍵協議綠色通道” 功能：可保障正常、合法、速度合理的關鍵控制報文（VRRP、STP、MSTP、RIP、OSPF、BGP、組播協議、雙引擎板間心跳等）在大流量業務下不被淹沒，快速處理不中斷；
·  先進的FLASH ECC的自動糾錯：避免了版本升級過程中出錯的可能性；
·  先進的內存ECC的自動糾錯：保障了設備運行的穩定性；

靈活的資源調度機制

影響交換機性能的因素有很多：CPU、內存、MAC表、IP地址表、路由表、ACL表等等。這些資源都是有代價的，它們是交換機成本的重要組成部分，所以說，能不能在有限的成本范圍內，最大限度地提高交換機資源的利用率，就成為提升性能的有效之道！
針對這個用戶需求，bti必一体育(b-sports)的Flex Resource（柔性資源調度）可利用多項技術，動態調整、回收和再分配交換機資源,從而成倍地提高了核心交換機資源的利用率，支撐起更大規模的網絡。
Flex-Resource現在支持Flex-LPM,Flex-L3,Flex-ARP等細分技術。

安全的網絡管理機制

優秀的網絡設備除強大的性能和功能外還應具備完善的管理功能。ES710系列具有豐富的監測網管功能，可實現任務異常、內存異常、交換芯片異常、CPU利用率、堆棧異常等方面的監測，而SYSLOG功能可方便地記錄事件，便于事后查找和定位。
ES710系列具備便捷安全的配置管理手段，支持標準SSH、SNMP v1/v2c/v3；Security IP功能可拒絕非法配置員，只有從合法的IP才能對交換機進行配置管理，防止非法用戶登陸交換機。

線速萬兆和節能技術

ES710系列交換機擁有著先進的萬兆以太網支持，最高可給予Tbps級的交換容量和Mbps級的包轉發能力。在保持線速轉發性能的基礎上，支持各種高密度接口板，滿足核心層設備高密度、高吞吐量的要求，為城域和廣域的應用給予了針對性的解決措施，可以簡化網絡結構、降低網絡建設成本。
ES710系列交換機還采取了最新的節能技術，擁有著業界同級別產品中最低的功耗，在當前這個能源緊張的時代節能的意義可想而知。并且，低功率意味著低散熱，可讓長期運行的核心網絡設備的系統穩定性大大增強。

產品規格

項目	參數規格
插槽	10
交換容量	55Tbps/286Tbps
包轉發	14400Mpps/58800Mpps
VLAN表項	4K
二層協議規范	IEEE802.3(10Base-T)、IEEE802.3u(100Base-TX)、IEEE802.3z（1000BASE-X）、IEEE802.3ab（1000Base-T）、IEEE802.3ae（10GBase）、IEEE802.1Q(VLAN)、 IEEE802.3ak(10GBASE-CX4)、IEEEE802.1d(STP)、IEEEE802.1W(RSTP)、IEEEE802.1S(MSTP)、IEEE802.1p(COS)、IEEE802.1x(Port Control)、 IEEE802.3x（流控）、IEEE802.3ad(LACP)、Port Mirror、RSPAN、ULDP 、LLDP、IGMP Snooping、QinQ、靈活QinQ、GVRP,VLAN, PVLAN,、VOICE VLAN、Protocol Vlan、Multicast VLAN、Mac Vlan、廣播風暴控制
三層協議規范(IPv4)	支持ARP、ARP Proxy、arp限速、arp重認證、免費ARP 支持DNS client  支持Static Routing、RIPv1/V2、OSPFv2、BGP4等多種單播路由協議 支持OSPF不同進程之間的路由相互引入 支持LPM Routing、支持Policy-based Routing(PBR) 支持VRRP、URPF、黑洞路由 支持ECMP等價負載均衡 支持IGMP v1/2/3、DVMRP、PIM-DM、PIM-SM、PIM-SSM、IGMP Proxy、anycast(泛播) RP、MSDP、靜態組播路由、邊界組播路由等。
增強擴展	支持內嵌式防火墻、IDS、IPSec VPN、無線控制器、內容交換服務、網絡分析等硬件模塊
Free-Resourse	支持
IPv6	支持ICMPv6、ND、DNSv6 支持IPv6 LPM Routing、支持IPv6 Policy-based Routing(PBR) 支持IPv6 VRRPv3、IPv6 URPF、IPv6安全RA、IPv6黑洞路由 支持RIPng、OSPFv3、BGP4+等單播路由協議 支持6to4 Tunnel、configured Tunnel、ISATAP Tunnel、GRE Tunnel等 支持MLD Snooping、IPv6 Muticast VLAN 支持MLDv1/v2,、PIM-SM/DM for IPv6、IPv6 anycast(泛播) RP 、IPv6靜態組播路由、IPv6 邊界組播、IPv6組播隧道等 支持IPv6 ACL、IPv6 QOS
增強ARP/NDP安全功能	支持防ARP/NDP欺騙、防ARP/NDP掃描
MPLS	支持LDP、VPLS、MPLS、MPLS VPN、MPLS TE、訪問公網技術
QoS	完全硬件實現，不影響性能 每端口8個隊列。支持SP、WRR、SWRR等隊列調度算法 支持基于802.1p、ToS、端口、DiffServ進行流量分類 支持采用ACL進行流量分類，根據分類結果設置COS, TOS, DSCP，根據ACL-X的80個字節高層內容進行流量分類 支持SP、WRR、SWRR等，為語音/數據/視頻在同一網絡中傳輸給予所要求的不同服務質量 支持Traffic Shapping（流量整形）、 支持優先級Mark/Remark
ACL	完全硬件線速實現，不影響轉發性能 支持標準和擴展ACL 支持IP ACL、基于IP子網的ACL、MAC ACL、IP-MAC ACL、VLAN ACL 支持基于源/目的IP或MAC、三層IP協議類型、TCP/UDP四層端口號、IP優先級(DSCP、ToS、Precedence)、基于VLAN、Tag/Untag、CoS等 支持基于ACL的REDIRECT，基于ACL的流統計
ACL-X	支持基于時間自動改變安全策略 ACL的深度內容可被用于QoS分類的標準，深度可達80字節
DCSCMv4/v6	支持IPv4/IPv6組播信源控制，防止非法組播源 支持IPv4/IPv6組播用戶可控 支持IPv4/IPv6策略組播
端口功能	支持MAC+端口捆綁、IP+MAC＋端口綁定、IP+端口綁定，支持MAC過濾 支持端口限速（帶寬管理） 支持端口環路檢測 支持端口鏡像（CPU端口鏡像、進或者出單向/雙向，一對一，多對一，跨板，遠程鏡像等） 支持流控：HOL防頭包阻塞，半雙工背壓，全雙工IEEE802.3x 支持端口聚合 IEEE802.3ad（LACP），支持端到端GEC/FEC，支持負載均衡
DHCPv4/v6	支持IPv4/IPv6 DHCP Client、IPv4/IPv6 DHCP Relay、IPv4/IPv6 DHCP Snooping 內置IPv4/IPv6 DHCP Server、DHCP Option82
安全接入	支持IEEE 802.1x、支持DCSM
AAA認證	支持IPv4/IPv6 RADIUS
安全的配置管理	支持IPv4/IPv6的syslog 支持IPv4/IPv6的HTTP和SSL的結合 支持IPv4/IPv6的SNMP的用戶IP安全檢查 支持MIB和TRAP 支持IPv4/IPv6 FTP/TFTP 支持IPv4/IPv6 NTP 支持RMOM 1，2，3，9四組 支持IPv4/IPv6的telnet用戶名和密碼的radius認證 支持IPv4/IPv6的SSH 支持用戶權限設置可以采用radius服務器的shell管理 支持可根據需要定時重啟功能。
流量監控	支持IPFIX流量監控標準，支持1：1的流量采集 支持SFlow流量分析功能，可以實現基于協議或地址的流量監控和統計
異常監測和故障檢查功能	任務異常、內存異常、CPU利用率、堆棧異常、 交換芯片異常、板卡溫度異常等監測，并告警
集中網管軟件	可以采用evo視訊真人官網網絡LinkManager軟件統一管理
相對濕度	10%～90%無凝結
運行溫度	0°C～40°C
電源	研討：輸入110~240V，50~60 Hz； 直流：輸入-36V~ -72V；輸出12V/25A，5V/10A

訂購信息

型號	描述
ES710	ES710 （R3.0）機箱式路由交換機主機（8個業務插槽，2個管理引擎插槽，研討電源2+1冗余），標配1個 1個MS700-AC-B 研討電源，滿配風扇盤，不含管理引擎模塊
MS710-M2	二代管理引擎模塊，支持1個USB接口，1個干接點接口，適用于ES710 （R3.0）主機，不能與其他管理引擎混插(也不能與 R2.0 老版混插）
MS700-4XS16GX8GB	業務模塊，4個萬兆SFP+光接口，24個千兆SFP光接口，16個復用的千兆以太網電口(RJ45)，適用于ES704 (R2.0)與 ES710 (R3.0) 主機
MS700-2Q20G16XS	業務模塊，8個千兆以太網電口（RJ45）+ 12個千兆SFP光接口+16個萬兆SFP+光接口+ 2個40G QSFP光接口，適用于ES704 (R2.0)與 ES710 (R3.0) 主機
MS700-28GB16GT4XS	業務模塊（28個千兆SFP光接口，16個千兆以太網電口（RJ45），4個萬兆SFP+光口），適用于ES704 (R2.0)與 ES710 (R3.0) 主機
MS700-AC-B	MS700-AC-B研討電源模塊(220V，500W)，適用于ES704 (R2.0)與 ES710 (R3.0) 主機
SFPX-SR	萬兆光模塊-SFP+-多模（850nm，62.5μm MMF 32m；50μm 500MHz/km MMF 85m；50μm 2000MHz/km MMF 300m）-LC接口
SFPX-LR	萬兆光模塊-SFP+-單模（1310nm，SMF，10km）-LC接口
SFPX-ER	萬兆光模塊-SFP+-單模（1550nm，SMF，40km）-LC接口
SFPX-ZR	萬兆光模塊-SFP+-單模（1550nm，SMF，80km）-LC接口
DAC-SFPX-3M	DAC-SFPX-3M萬兆SFP+銅纜套件，帶兩個萬兆SFP+模塊，3米，僅適用于同型號交換機萬兆SFP+接口，可用于VSF虛擬化連接
AOC-SFPX-10M	AOC-SFPX-10M萬兆SFP+光纜套件，帶兩個萬兆SFP+模塊，10米，僅適用于同型號交換機萬兆SFP+接口，可用于VSF虛擬化連接
QSFP-SR	QSFP-SR四萬兆光模塊-QSFP-多模（OM3 100m；OM4 150m）-MTP接口，支持40G分成4個10G使用，需配合MTP光纖跳線使用
DAC-QSFP-5M	DAC-QSFP-5M四萬兆QSFP銅纜套件，帶兩個四萬兆QSFP模塊，5米，僅適用于同型號交換機四萬兆QSFP接口，可用于VSF虛擬化或是短距數據連接
SFP-SX-L	千兆光模塊-SFP-多模（850nm，MMF，550m）-LC接口
SFP-LX-L	千兆光模塊-SFP-單模（1310nm，SMF，10km或MMF，550m）-LC接口
SFP-LX-40-L	千兆光模塊-SFP-單模（1310nm，SMF，40km）-LC接口
SFP-LH-70-L	千兆光模塊-SFP-單模（1550nm，SMF，70km）-LC接口
SFP-LH-120-L	千兆光模塊-SFP-單模（1550nm，SMF，120km）-LC接口
SFP-GT	千兆電模塊-SFP-RJ-45接口
